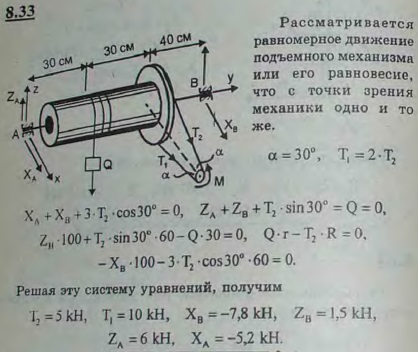

Груз Q равномерно поднимается мотором M посредством бесконечной цепи. Определить реакции опор A и B и натяжения в цепи, если ветви цепи наклонены к горизонту под углами 30° (ось O1x1 параллельна оси Ax). Известно, что r=10 см, R=20 см, Q=10 кН, натяжение ведущей части цепи вдвое больше натяжения ведомой части, т.е. T1=2T2.

Для просмотра изображения в полном размере нажмите на него

Решение задачи 8.33
(Мещерский И.В.)
