Ворот, служащий для подъема породы из наклонного шурфа, состоит из вала радиуса 0,25 м и длины 1,5 м. Вал приводится во вращение при помощи мотора (на рисунке не показан). Определить реакции опор и вращающий момент Mвр мотора, если вес вала равен 0,8 кН, вес груза 4 кН, коэффициент трения между грузом и поверхностью шурфа равен 0,5, угол наклона шурфа к горизонту равен 30° и место схода троса с вала находится на расстоянии 50 см от подшипника B. Вращение вала считать равномерным.

Для просмотра изображения в полном размере нажмите на него
Ворот, служащий для подъема породы из наклонного шурфа, состоит из вала радиуса 0,25 м и длины 1,5 м. Вал приводится во вращение при помощи мотора

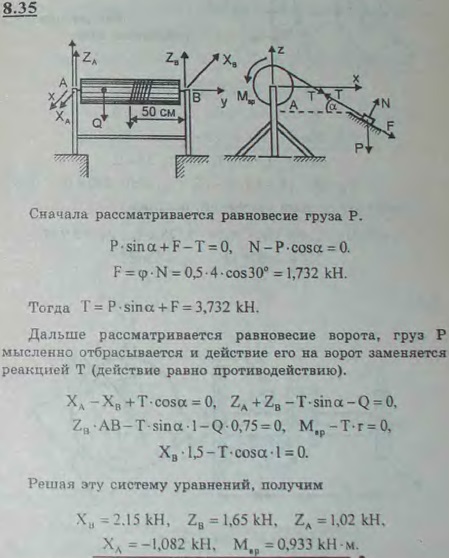

Решение задачи 8.35
(Мещерский И.В.)
