Для подъема копровой бабы веса P=3 кН служит вертикальный ворот, вал которого радиуса r=20 см опирается нижним концом на подпятник A, а верхним концом удерживается в подшипнике B. Вал приводится во вращение мотором. Найти необходимый для равномерного подъема копровой бабы вращающий момент мотора, а также реакции в подпятнике A и подшипнике B. При этом дано: h1=1 м, h=30 см и вес вращающихся частей ворота P1=1 кН.

Для просмотра изображения в полном размере нажмите на него

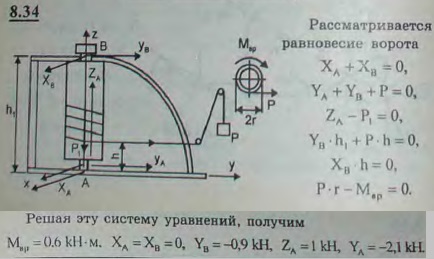

Для подъема копровой бабы веса P=3 кН служит вертикальный ворот, вал которого радиуса r=20 см опирается нижним концом на подпятник A, а верхним
Решение задачи 8.34
(Мещерский И.В.)
