Пара сил, вращающая водяную турбину T и имеющая момент 1,2 кН*м, уравновешивается давлением на зубец B конического зубчатого колеса OB и реакциями опор. Давление на зубец перпендикулярно к радиусу OB=0,6 м и составляет с горизонтом угол α=15°=arctg 0,268. Определить реакции подпятника C и подшипника A, если вес турбины с валом и колесом равен 12 кН и направлен вдоль оси OC, а расстояния AC=3 м, AO=1 м.

Для просмотра изображения в полном размере нажмите на него
Пара сил, вращающая водяную турбину T и имеющая момент 1,2 кН*м, уравновешивается давлением на зубец B конического зубчатого колеса OB и реакциями

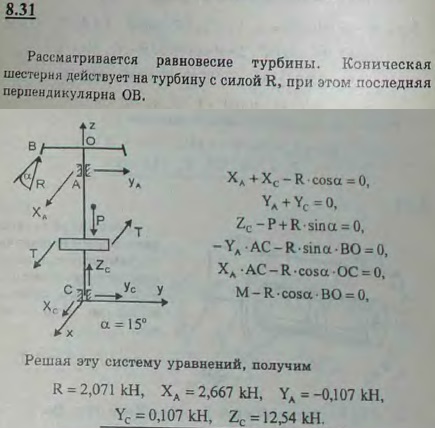

Решение задачи 8.31
(Мещерский И.В.)


<< Предыдущее Следующее >>
8.29 Прямоугольная дверь, имеющая вертикальную ось вращения AB, открыта на угол CAD=60° и удерживается в этом положении двумя веревками, из которых одна, CD, перекинута через блок и натягивается грузом P=320 Н, другая, EF, привязана к точке F пола. Вес двери 640 Н; ее ширина AC=AD=1,8 м; высота AB=2,4 м. Пренебрегая трением на блоке, определить натяжение T веревки EF, а также реакции цилиндрического шарнира в точке A и подпятника в точке B. 8.30 Стержень AB удерживается в наклонном положении двумя горизонтальными веревками AD и BC. При этом в точке A стержень опирается на вертикальную стену, на которой находится точка D, а в точке B-на горизонтальный пол. Точки A и C лежат на одной вертикали. Вес стержня 8 Н. Трением в точках A и B пренебрегаем. Проверить, может ли стержень оставаться в равновесии, и определить натяжения TA и TB веревок и реакции опорных плоскостей, если ∠ABC=∠BCE=60°. 8.32 Ветряной двигатель с горизонтальной осью AC имеет четыре симметрично расположенных крыла, плоскости которых составляют с вертикальной плоскостью, перпендикулярной оси AC, равные углы 30°. На расстоянии 2 м от оси к каждому крылу приложена нормально к его плоскости равнодействующая сил давления ветра, равная 1,2 кН (крыло D в проекции на плоскость xy изображено отдельно). Ось двигателя опирается в точке A на подшипник, в точке C-на подпятник и удерживается в покое вертикальным давлением P на зубец колеса B, производимым не показанной на рисунке шестерней. Радиус колеса B равен 1,2 м; расстояния: BC=0,5 м, AB=1 м, AF=0,5 м. Определить давление P и реакции опор. 8.33 Груз Q равномерно поднимается мотором M посредством бесконечной цепи. Определить реакции опор A и B и натяжения в цепи, если ветви цепи наклонены к горизонту под углами 30° (ось O1x1 параллельна оси Ax). Известно, что r=10 см, R=20 см, Q=10 кН, натяжение ведущей части цепи вдвое больше натяжения ведомой части, т.е. T1=2T2.
