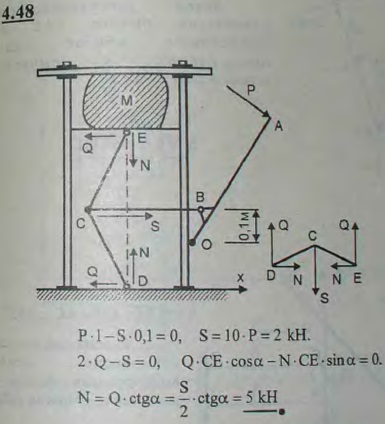

Найти величину усилия, сжимающего предмет M в прессе, при следующих условиях: усилие P=0,2 кН и направлено перпендикулярно рычагу OA, имеющему неподвижную ось O; в рассматриваемом положении пресса тяж BC перпендикулярен OB и делит ∠ECD пополам, причем ∠CED=arctg 0,2=11°20'; длина OA=1 м; OB=10 см.

Для просмотра изображения в полном размере нажмите на него
Найти величину усилия, сжимающего предмет M в прессе, при следующих условиях: усилие P=0,2 кН и направлено перпендикулярно рычагу OA, имеющему
Решение задачи 4.48
(Мещерский И.В.)
