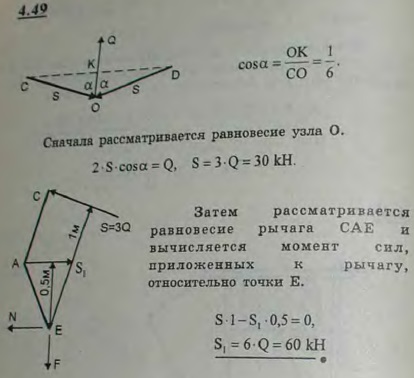

Цепь OO1 самозахватывающего грузы приспособления соединена шарниром O со стержнями OC=OD=60 см. Стержни соединены шарнирами же с двумя равными ломаными рычагами CAE и DBF, которые могут вращаться вокруг точек A и B соединительного стержня GH. В шарнирах E и F особые колодки удерживают груз Q=10 кН трением. Расстояние точки E от стержня GH равно EL=50 см, а расстояние ее от стержня OC равно EN=1 м. Высота треугольника COD равна OK=10 см. Найти силу, растягивающую соединительный стержень GH, пренебрегая весом частей механизма.

Для просмотра изображения в полном размере нажмите на него
Цепь OO1 самозахватывающего грузы приспособления соединена шарниром O со стержнями OC=OD=60 см. Стержни соединены шарнирами же с двумя равными
Решение задачи 4.49
(Мещерский И.В.)
