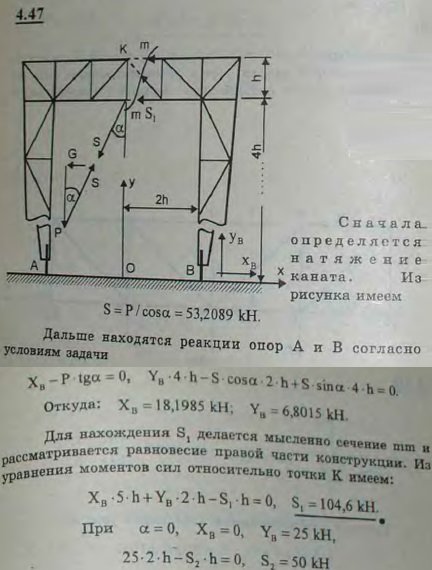

Для сборки моста устроен временный деревянный кран, перемещающийся по рельсам A и B на колесах. К среднему узлу C нижнего пояса DE крана прикреплен блок, служащий для поднятия тяжести с помощью цепи. Вес поднимаемого с подмостей груза P=50 кН, причем в момент отделения его от подмостей направление цепи составляет с вертикалью угол α=20°; во избежание колебаний груза он оттягивается горизонтальным канатом GH. Предполагая, что горизонтальная составляющая натяжения цепи воспринимается одним правым рельсом B, определить усилие S1 в горизонтальном стержне CF в момент отделения груза от подмостей и сравнить его с тем усилием S2, которое получилось бы при угле α=0. Размеры указаны на рисунке.
Для просмотра изображения в полном размере нажмите на него  |
Решение задачи 4.47
(Мещерский И.В.)
| << Предыдущее
|
Следующее >>
|
|
4.45 В мостовой ферме, изображенной на рисунке, на узлы C и D приходится одинаковая вертикальная нагрузка P=100 кН; наклонные стержни составляют углы 45° с горизонтом. Найти усилия в стержнях 1, 2, 3, 4, 5 и 6, вызываемые данной нагрузкой.
|
4.46 В мостовой ферме, изображенной на рисунке, узлы C, D и E загружены одинаковой вертикальной нагрузкой P=100 кН. Наклонные стержни составляют углы 45° с горизонтом. Найти усилия в стержнях 1, 2, 3, 4, 5, 6, 7, 8 и 9, вызываемые данной нагрузкой.
|
4.48 Найти величину усилия, сжимающего предмет M в прессе, при следующих условиях: усилие P=0,2 кН и направлено перпендикулярно рычагу OA, имеющему неподвижную ось O; в рассматриваемом положении пресса тяж BC перпендикулярен OB и делит ∠ECD пополам, причем ∠CED=arctg 0,2=11°20'; длина OA=1 м; OB=10 см.
|
