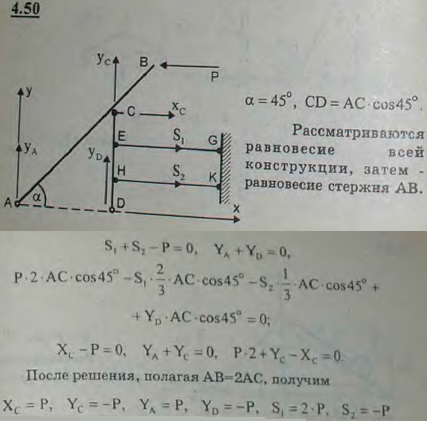

Определить реакции шарниров A, C, D, E и H в стержневой системе, изображенной на рисунке, если CE=EH=HD и AC=CB.
