Ломаный рычаг ABC, имеющий неподвижную ось B, весит 80 Н; плечо AB=0,4 м, плечо BC=1 м, центр тяжести рычага находится на расстоянии 0,212 м от вертикальной прямой BD. В точках A и C привязаны веревки, перекинутые через блоки E и F и натягиваемые гирями веса P1=310 Н и P2=100 Н. Пренебрегая трением на блоках, определить угол BCF=φ в положении равновесия, если угол BAE=135°.

Для просмотра изображения в полном размере нажмите на него

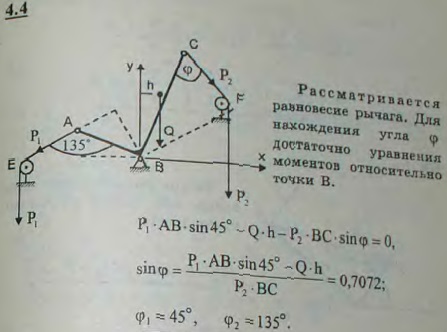

Ломаный рычаг ABC, имеющий неподвижную ось B, весит 80 Н; плечо AB=0,4 м, плечо BC=1 м, центр тяжести рычага находится на расстоянии 0,212 м
Решение задачи 4.4
(Мещерский И.В.)
