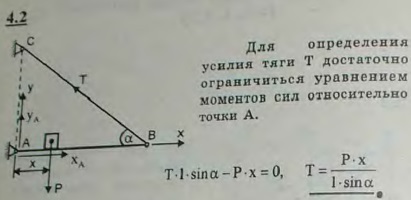

Горизонтальная балка крана, длина которой равна l, у одного конца укреплена шарнирно, а у другого конца B подвешена к стене посредством тяги BC, угол наклона которой к горизонту равен α. По балке может перемещаться груз P, положение которого определяется переменным расстоянием x до шарнира A. Определить натяжение T тяги BC в зависимости от положения груза. Весом балки пренебречь.

Для просмотра изображения в полном размере нажмите на него

Решение задачи 4.2
(Мещерский И.В.)
