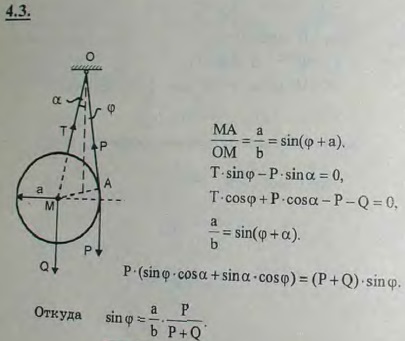

Однородный шар веса Q и радиуса a и гиря веса P подвешены на веревках в точке O, как показано на рисунке. Расстояние OM=b. Определить, какой угол φ образует прямая OM с вертикалью при равновесии.

Для просмотра изображения в полном размере нажмите на него
Однородный шар веса Q и радиуса a и гиря веса P подвешены на веревках в точке O, как показано на рисунке. Расстояние OM=b. Определить, какой
Решение задачи 4.3
(Мещерский И.В.)
