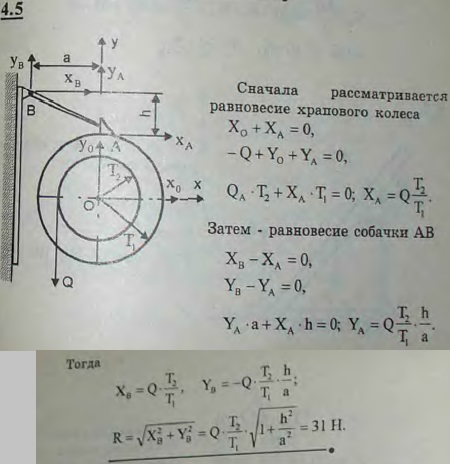

Лебедка снабжена храповым колесом диаметра d1 с собачкой A. На барабан диаметра d2, неподвижно скрепленный с колесом, намотан трос, поддерживающий груз Q. Определить давление R на ось B собачки, если дано: Q=50 Н, d1=420 мм, d2=240 мм, h=50 мм, a=120 мм. Весом собачки пренебречь.

Для просмотра изображения в полном размере нажмите на него
Лебедка снабжена храповым колесом диаметра d1 с собачкой A. На барабан диаметра d2, неподвижно скрепленный с колесом, намотан трос, поддерживающий

Решение задачи 4.5
(Мещерский И.В.)
<< Предыдущее Следующее >>
4.3 Однородный шар веса Q и радиуса a и гиря веса P подвешены на веревках в точке O, как показано на рисунке. Расстояние OM=b. Определить, какой угол φ образует прямая OM с вертикалью при равновесии. 4.4 Ломаный рычаг ABC, имеющий неподвижную ось B, весит 80 Н; плечо AB=0,4 м, плечо BC=1 м, центр тяжести рычага находится на расстоянии 0,212 м от вертикальной прямой BD. В точках A и C привязаны веревки, перекинутые через блоки E и F и натягиваемые гирями веса P1=310 Н и P2=100 Н. Пренебрегая трением на блоках, определить угол BCF=φ в положении равновесия, если угол BAE=135°. 4.6 Однородная балка AB веса P опирается на две гладкие наклонные прямые CD и DE, находящиеся в вертикальной плоскости; угол наклона первой из них к горизонту равен α, второй: 90°-α. Найти угол θ наклона балки к горизонту в положении равновесия и давления ее на опорные прямые. 4.7. Однородная балка веса 600 Н и длины 4 м опирается одним концом на гладкий пол, а промежуточной точкой B-на столб высоты 3 м, образуя с вертикалью угол 30°. Балка удерживается в таком положении веревкой AC, протянутой по полу. Пренебрегая трением, определить натяжение веревки T и реакции RB столба и RC пола.
