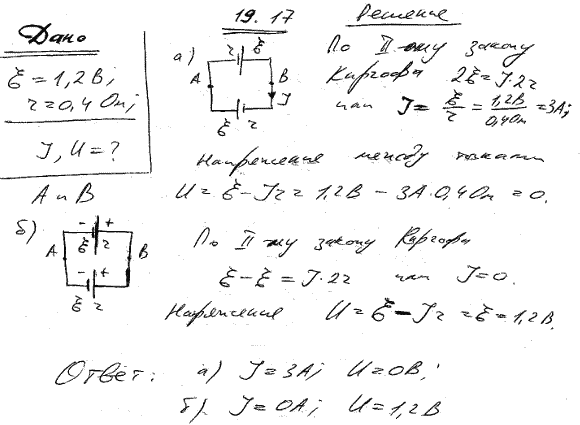

Два одинаковых источника тока с ЭДС ξ=1,2 В и внутренним сопротивлением r=0,4 Ом соединены, как показано на рис. 19.6, a, б. Определить силу тока I в цепи и разность потенциалов U между точками А и В в первом и втором случаях.

Для просмотра изображения в полном размере нажмите на него

Решение задачи 19.17
(Чертов, Воробьев)

<< Предыдущее

Следующее >>

19.15 Имеется N одинаковых гальванических элементов с ЭДС ξ и внутренним сопротивлением ri каждый. Из этих элементов требуется собрать батарею, состоящую из нескольких параллельно соединенных групп, содержащих по n последовательно соединенных элементов. При таком значении n сила тока I во внешней цепи, имеющей сопротивление R, будет максимальной? Чему будет равно внутреннее сопротивление Ri батареи при этом значении n?

19.16 Даны 12 элементов с ЭДС ξ=1,5 В и внутренним сопротивлением r=0,4 Ом. Как нужно соединить эти элементы, чтобы получить от собранной из них батареи наибольшую силу тока во внешней цепи, имеющей сопротивление R=0,3 Ом? Определить максимальную силу тока Imax.

19.18 Два элемента (ξ1=1,2 B, r1=0,1 Ом; ξ2=0,9 В, r2=0,3 Ом) соединены одноименными полюсами. Сопротивление R соединительных проводов равно 0,2 Ом. Определить силу тока I в цепи.

19.19 Две батареи аккумуляторов (ξ1=10 B, r1=1 Ом; ξ2=8 B, r2=2 Ом) и реостат (R=6 Ом) соединены, как показано на рис. 19.7. Найти силу тока в батареях и реостате.
