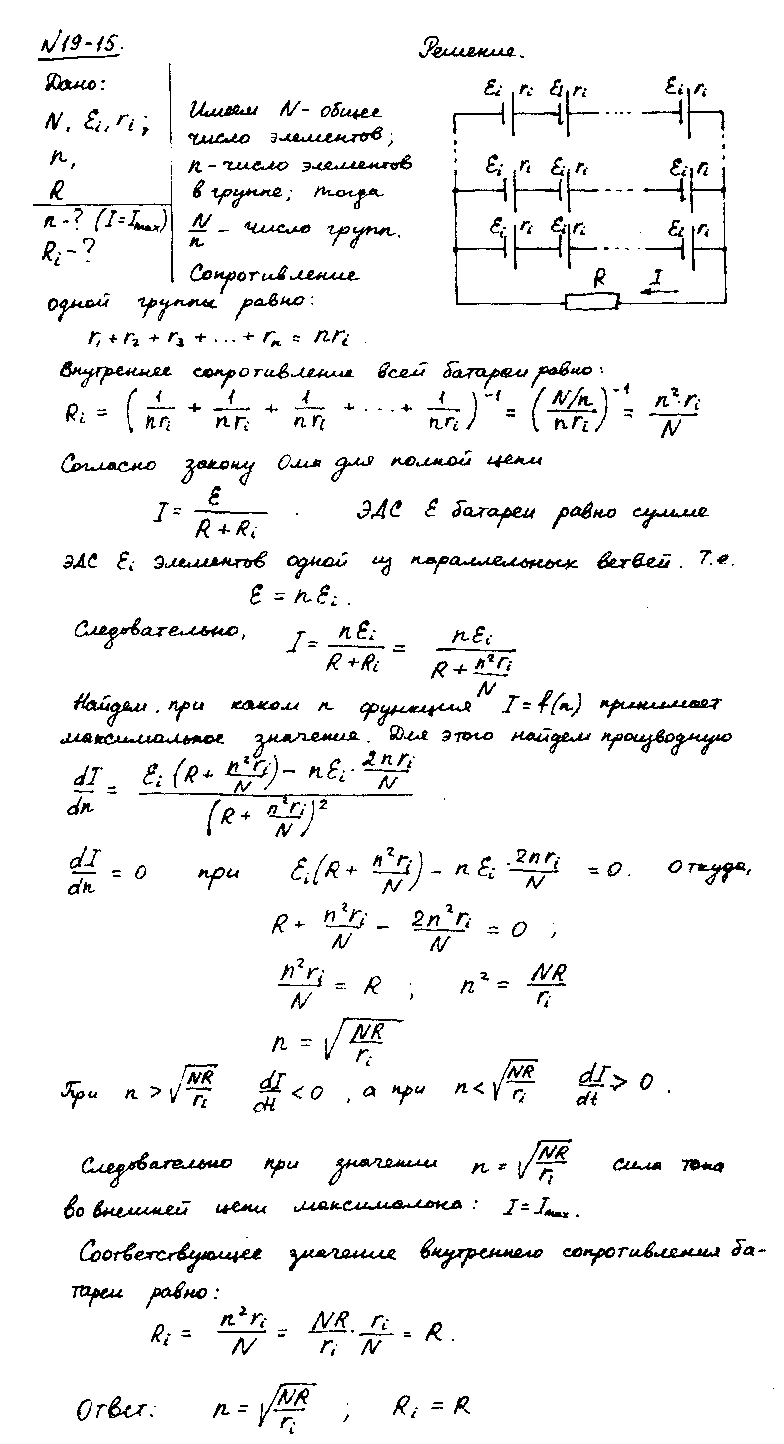

Имеется N одинаковых гальванических элементов с ЭДС ξ и внутренним сопротивлением ri каждый. Из этих элементов требуется собрать батарею, состоящую из нескольких параллельно соединенных групп, содержащих по n последовательно соединенных элементов. При таком значении n сила тока I во внешней цепи, имеющей сопротивление R, будет максимальной? Чему будет равно внутреннее сопротивление Ri батареи при этом значении n?
Для просмотра изображения в полном размере нажмите на него  |
Решение задачи 19.15
(Чертов, Воробьев)
