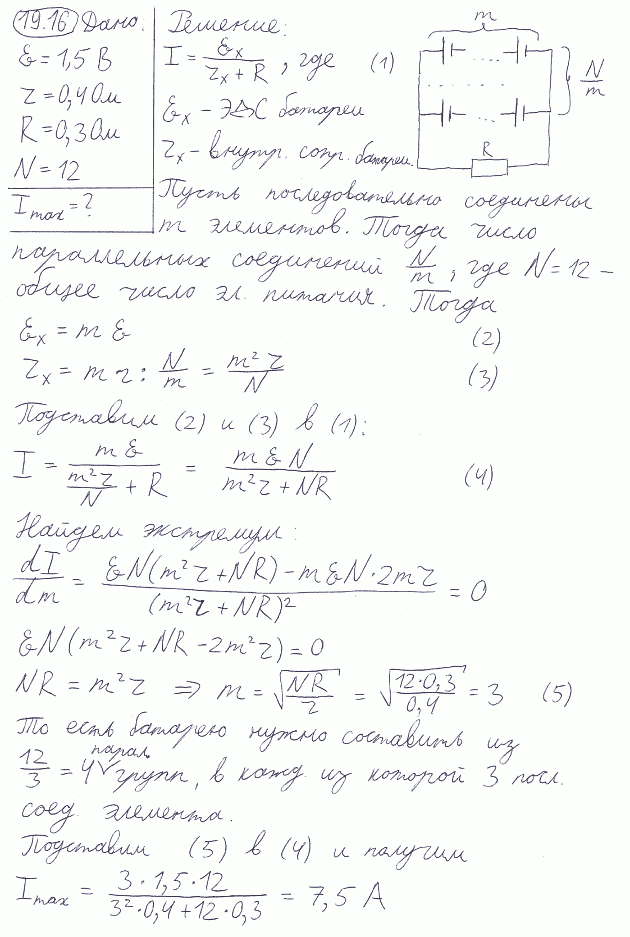

Даны 12 элементов с ЭДС ξ=1,5 В и внутренним сопротивлением r=0,4 Ом. Как нужно соединить эти элементы, чтобы получить от собранной из них батареи наибольшую силу тока во внешней цепи, имеющей сопротивление R=0,3 Ом? Определить максимальную силу тока I_max.

Для просмотра изображения в полном размере нажмите на него

Даны 12 элементов с ЭДС ξ=1,5 В и внутренним сопротивлением r=0,4 Ом. Как нужно соединить эти элементы, чтобы получить от собранной из них батареи

Решение задачи 19.16
(Чертов, Воробьев)
