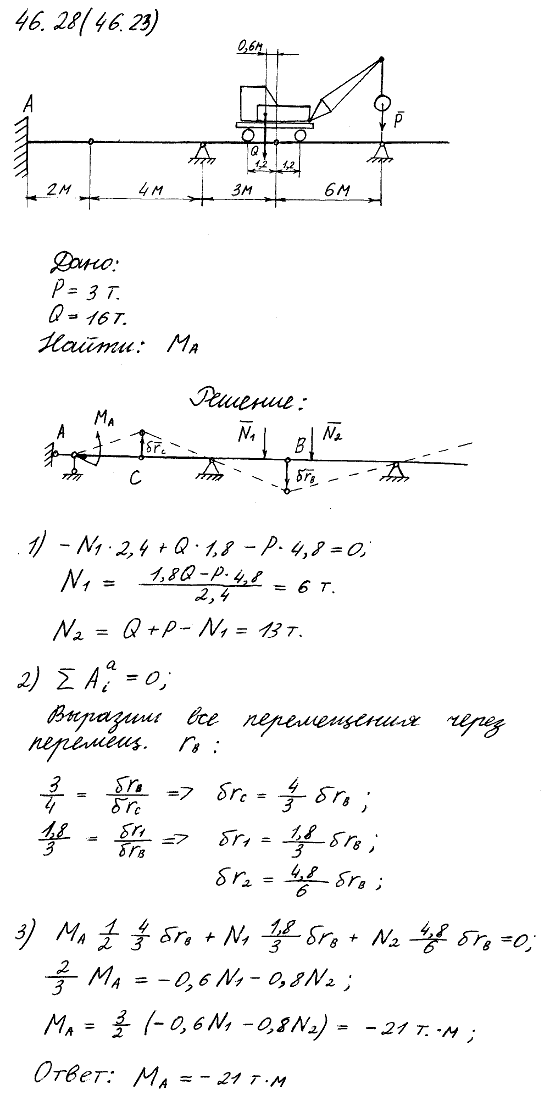

Железнодорожный кран опирается на рельсы, укрепленные на двух горизонтальных двухпролетных балках с промежуточными шарнирами. Кран несет груз P=30 кН, сила тяжести крана Q=160 кН. Определить момент реактивной пары в заделке в положении крана, указанном на рисунке.

Для просмотра изображения в полном размере нажмите на него
Железнодорожный кран опирается на рельсы, укрепленные на двух горизонтальных двухпролетных балках с промежуточными шарнирами. Кран несет груз

Решение задачи 46.28
(Мещерский И.В.)
<< Предыдущее Следующее >>
46.26 Балки AB и BD соединены цилиндрическим шарниром B. Горизонтальная балка AB защемлена в вертикальной стене сечением A. Балка BD, опирающаяся о гладкий выступ E, образует с вертикалью угол α. Вдоль балки BD действует сила F. Определить горизонтальную составляющую реакции в защемленном сечении A. Массой балок пренебречь. 46.27 Две горизонтальные балки AB и BD соединены цилиндрическим шарниром B. Опора D стоит на катках, а сечение A защемлено в стенке. К балке BD в точке K приложена сосредоточенная сила F, образующая угол α с горизонтом. Размеры указаны на рисунке. Определить составляющие реакции в защемленном сечении A и реактивный момент mp пары, возникающей в этом сечении. Массой балок пренебречь. 46.29 Каркас платформы состоит из Г-образных рам с промежуточными шарнирами C. Верхние концы рам жестко защемлены в бетонную стену, нижние-опираются на цилиндрические подвижные опоры. Определить вертикальную реакцию защемления при действии сил P1 и P2. 46.30 Две балки BC и CD шарнирно соединены в C, цилиндрическим шарниром B прикреплены к вертикальной стойке AB, защемленной в сечении A, а цилиндрическим шарниром D соединены с полом. К балкам приложены горизонтальные силы P1 и P2. Определить горизонтальную составляющую реакции в сечении A. Размеры указаны на рисунке.
