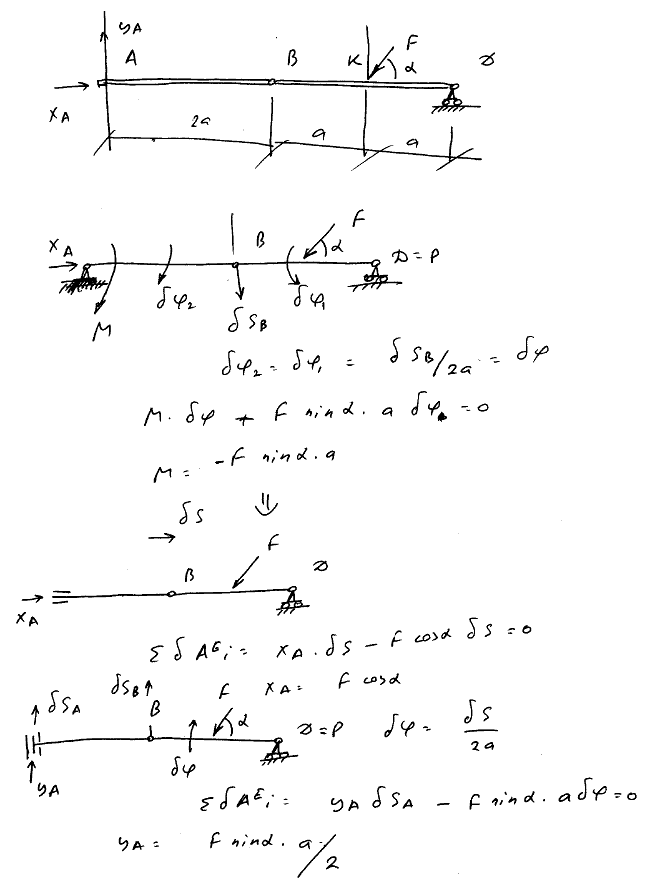

Две горизонтальные балки AB и BD соединены цилиндрическим шарниром B. Опора D стоит на катках, а сечение A защемлено в стенке. К балке BD в точке K приложена сосредоточенная сила F, образующая угол α с горизонтом. Размеры указаны на рисунке. Определить составляющие реакции в защемленном сечении A и реактивный момент mp пары, возникающей в этом сечении. Массой балок пренебречь.
Для просмотра изображения в полном размере нажмите на него
