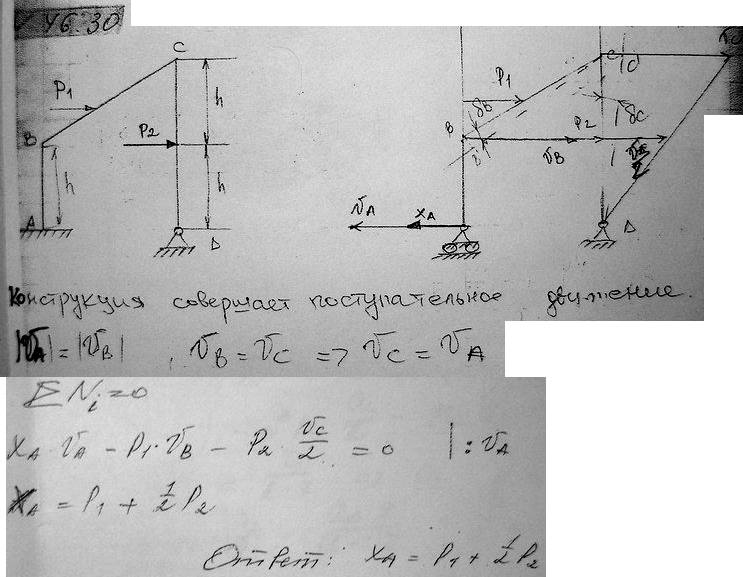

Две балки BC и CD шарнирно соединены в C, цилиндрическим шарниром B прикреплены к вертикальной стойке AB, защемленной в сечении A, а цилиндрическим шарниром D соединены с полом. К балкам приложены горизонтальные силы P1 и P2. Определить горизонтальную составляющую реакции в сечении A. Размеры указаны на рисунке.

Для просмотра изображения в полном размере нажмите на него
Две балки BC и CD шарнирно соединены в C, цилиндрическим шарниром B прикреплены к вертикальной стойке AB, защемленной в сечении A, а цилиндрическим

Решение задачи 46.30
(Мещерский И.В.)
