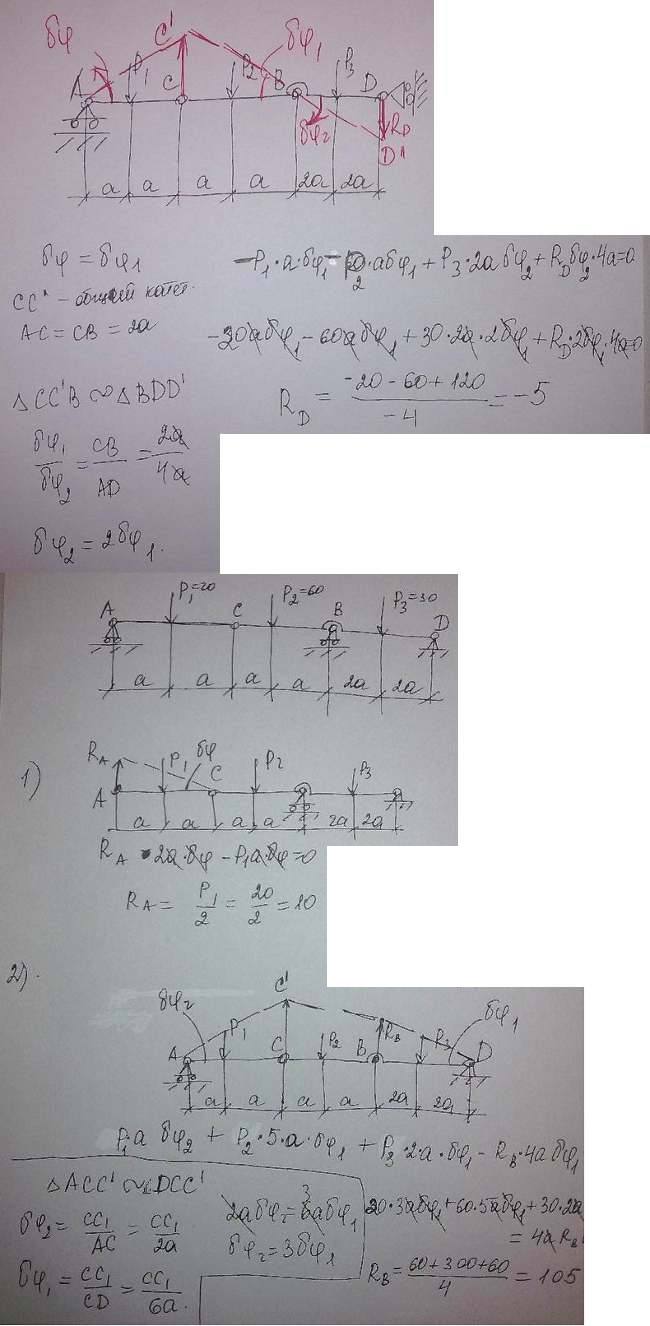

Составная балка AD, лежащая на трех опорах, состоит из двух балок, шарнирно соединенных в точке C. На балку действуют вертикально силы, равные 20 кН, 60 кН, 30 кН. Размеры указаны на рисунке. Определить реакции опор A, B и D.

Для просмотра изображения в полном размере нажмите на него
Составная балка AD, лежащая на трех опорах, состоит из двух балок, шарнирно соединенных в точке C. На балку действуют вертикально силы, равные

Решение задачи 46.22
(Мещерский И.В.)
<< Предыдущее Следующее >>
46.20 Найти массы M1 и M2 двух грузов, удерживаемых в равновесии грузом массы M на плоскостях, наклоненных к горизонту под углами α и β, если грузы с массами M1 и M2 прикреплены к концам троса, идущего от груза с массой M1 через блок O1, насаженный на горизонтальную ось, к подвижному блоку O, и затем через блок O2, насаженный на ось блока O1, к грузу массы M2. Блоки O1 и O2-соосные. Трением, а также массами блоков и троса пренебречь. 46.21 К концам нерастяжимой нити привязаны грузы A и B одинаковой массы. От груза A нить проходит параллельно горизонтальной плоскости, огибает неподвижный блок C, охватывает подвижный блок D, затем огибает неподвижный блок E, где к другому концу нити привязан груз B. К оси подвижного блока D подвешен груз K массы M. Определить массу M1 каждого из грузов A и B и коэффициент трения скольжения f груза A о горизонтальную плоскость, если система грузов находится в покое. Массой нити пренебречь. 46.23 Определить вращающий момент, который надо приложить на участке BD к балке AD, рассмотренной в предыдущей задаче, для того, чтобы опорная реакция в D равнялась нулю. 46.24 Составная балка AE, лежащая на двух опорах A и C, состоит из трех балок AB, BD и DE, шарнирно соединенных в B и D. Балка DE в сечении E защемлена в стене. Определить вертикальную составляющую реакции в сечении E. К балкам приложены четыре равные вертикальные силы P. Размеры указаны на рисунке.
