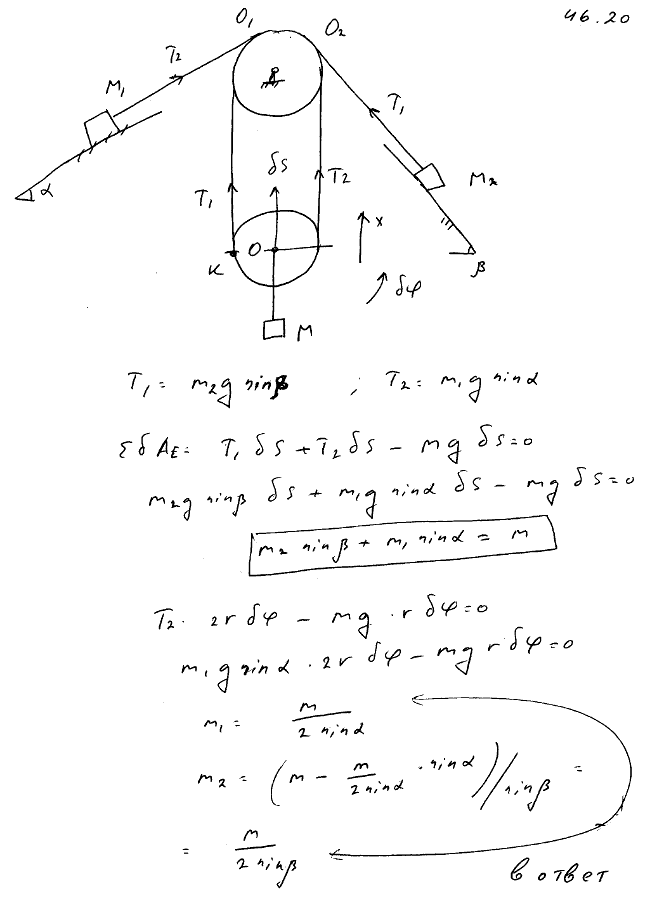

Найти массы M1 и M2 двух грузов, удерживаемых в равновесии грузом массы M на плоскостях, наклоненных к горизонту под углами α и β, если грузы с массами M1 и M2 прикреплены к концам троса, идущего от груза с массой M1 через блок O1, насаженный на горизонтальную ось, к подвижному блоку O, и затем через блок O2, насаженный на ось блока O1, к грузу массы M2. Блоки O1 и O2-соосные. Трением, а также массами блоков и троса пренебречь.
Для просмотра изображения в полном размере нажмите на него  |
Решение задачи 46.20
(Мещерский И.В.)
