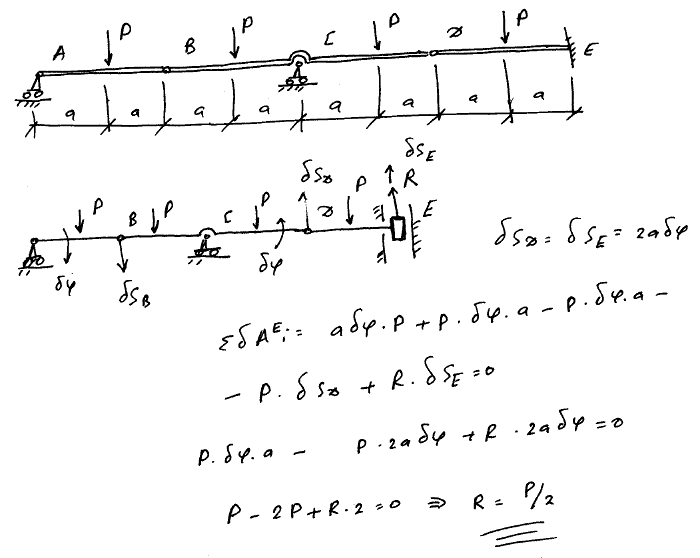

Составная балка AE, лежащая на двух опорах A и C, состоит из трех балок AB, BD и DE, шарнирно соединенных в B и D. Балка DE в сечении E защемлена в стене. Определить вертикальную составляющую реакции в сечении E. К балкам приложены четыре равные вертикальные силы P. Размеры указаны на рисунке.

Для просмотра изображения в полном размере нажмите на него
Составная балка AE, лежащая на двух опорах A и C, состоит из трех балок AB, BD и DE, шарнирно соединенных в B и D. Балка DE в сечении E защемлена

Решение задачи 46.24
(Мещерский И.В.)
<< Предыдущее Следующее >>
46.22 Составная балка AD, лежащая на трех опорах, состоит из двух балок, шарнирно соединенных в точке C. На балку действуют вертикально силы, равные 20 кН, 60 кН, 30 кН. Размеры указаны на рисунке. Определить реакции опор A, B и D. 46.23 Определить вращающий момент, который надо приложить на участке BD к балке AD, рассмотренной в предыдущей задаче, для того, чтобы опорная реакция в D равнялась нулю. 46.25 Определить момент mE пары, возникающей в заделке балки DE, рассмотренной в предыдущей задаче. 46.26 Балки AB и BD соединены цилиндрическим шарниром B. Горизонтальная балка AB защемлена в вертикальной стене сечением A. Балка BD, опирающаяся о гладкий выступ E, образует с вертикалью угол α. Вдоль балки BD действует сила F. Определить горизонтальную составляющую реакции в защемленном сечении A. Массой балок пренебречь.
