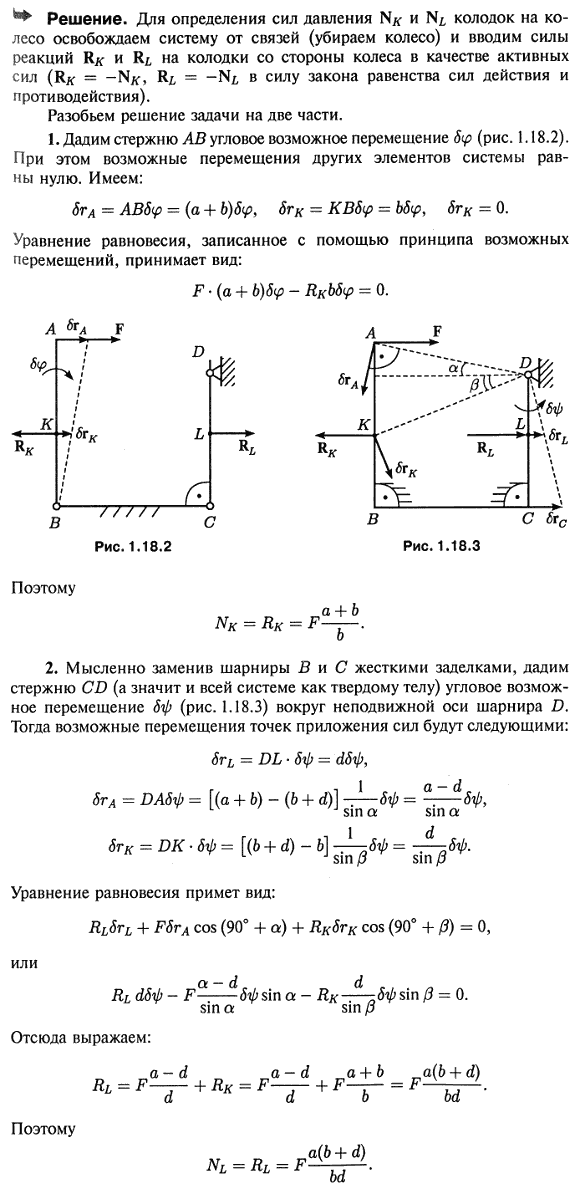

Колодочно-бандажный тормоз вагона трамвая состоит из трех тяг AB, BC и CD, соединенных шарнирами B и C. При действии горизонтальной силы F тормозные колодки K и L, соответственно прикрепленные к тягам AB и CD, прижимаются к колесу. Определить силы давления NK и NL колодок на колесо. Вагон покоится

Для просмотра изображения в полном размере нажмите на него

Колодочно-бандажный тормоз вагона трамвая состоит из трех тяг AB, BC и CD, соединенных шарнирами B и C. При действии горизонтальной силы F тормозные

Решение задачи 46.18
(Мещерский И.В.)

<< Предыдущее

Следующее >>

46.16 В механизме антипараллелограмма ABCD звенья AB, CD и BC соединены цилиндрическими шарнирами B и C, а цилиндрическими шарнирами A и D прикреплены к стойке AD. К звену CD в шарнире C приложена горизонтальная сила FC. Определить модуль силы FB, приложенной в шарнире B перпендикулярно звену AB, если механизм находится в равновесии в положении, указанном на рисунке. Дано: AD=BC, AB=CD, ∠ABC=∠ADC=90°, ∠DCB=30°.

46.17 Кривошипно-ползунный механизм OAB связан в середине шатуна AB цилиндрическим шарниром C со стержнем CD. Стержни CD и DE соединены цилиндрическим шарниром D. Определить зависимость между модулями сил FA и FD, соответственно перпендикулярных стержням OA и DE, при равновесии механизма в положении, указанном на рисунке. Дано: ∠DCB=150°, ∠CDE=90°.

46.19 На рисунке изображена схема колодочно-бандажного тормоза вагона трамвая. Определить зависимость между a, b и c, при наличии которой колодки A и B под действием силы F прижимаются с одинаковыми по модулю силами к бандажам колес C и D. Найти также величину этой силы. Колеса считать неподвижными.

46.20 Найти массы M1 и M2 двух грузов, удерживаемых в равновесии грузом массы M на плоскостях, наклоненных к горизонту под углами α и β, если грузы с массами M1 и M2 прикреплены к концам троса, идущего от груза с массой M1 через блок O1, насаженный на горизонтальную ось, к подвижному блоку O, и затем через блок O2, насаженный на ось блока O1, к грузу массы M2. Блоки O1 и O2-соосные. Трением, а также массами блоков и троса пренебречь.
