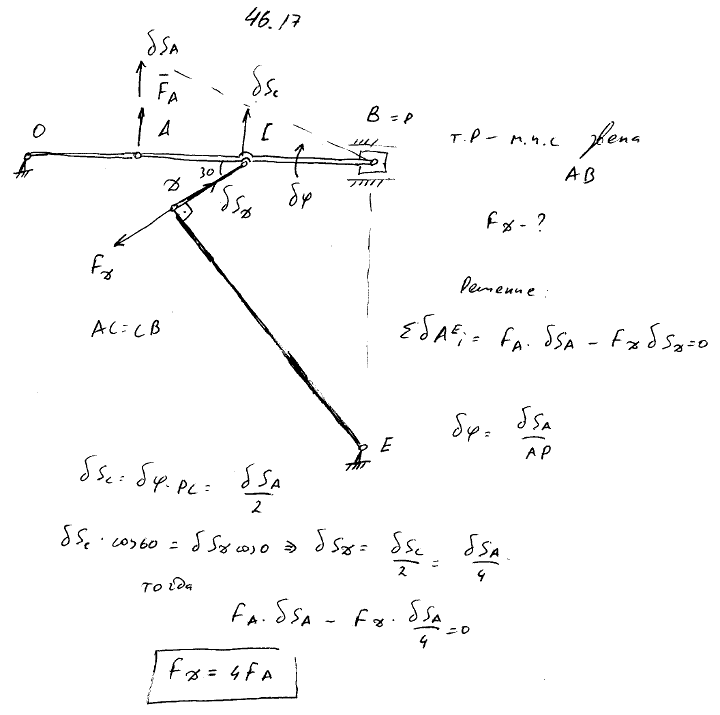

Кривошипно-ползунный механизм OAB связан в середине шатуна AB цилиндрическим шарниром C со стержнем CD. Стержни CD и DE соединены цилиндрическим шарниром D. Определить зависимость между модулями сил FA и FD, соответственно перпендикулярных стержням OA и DE, при равновесии механизма в положении, указанном на рисунке. Дано: ∠DCB=150°, ∠CDE=90°.

Для просмотра изображения в полном размере нажмите на него

Решение задачи 46.17
(Мещерский И.В.)

<< Предыдущее

Следующее >>

46.15 Дифференциальный ворот состоит из двух жестко связанных валов A и B, приводимых во вращение рукояткой C длины R. Поднимаемый груз D массы M прикреплен к подвижному блоку E, охваченному канатом. При вращении рукоятки C левая ветвь каната сматывается с вала A радиуса r1, а правая ветвь наматывается на вал B радиуса r2 (r2>r1). Какую силу P надо приложить перпендикулярно рукоятке в конце ее для того, чтобы уравновесить груз D, если M=720 кг, r1=10 см, r2=12 см, R=60 см?

46.16 В механизме антипараллелограмма ABCD звенья AB, CD и BC соединены цилиндрическими шарнирами B и C, а цилиндрическими шарнирами A и D прикреплены к стойке AD. К звену CD в шарнире C приложена горизонтальная сила FC. Определить модуль силы FB, приложенной в шарнире B перпендикулярно звену AB, если механизм находится в равновесии в положении, указанном на рисунке. Дано: AD=BC, AB=CD, ∠ABC=∠ADC=90°, ∠DCB=30°.

46.18 Колодочно-бандажный тормоз вагона трамвая состоит из трех тяг AB, BC и CD, соединенных шарнирами B и C. При действии горизонтальной силы F тормозные колодки K и L, соответственно прикрепленные к тягам AB и CD, прижимаются к колесу. Определить силы давления NK и NL колодок на колесо. Вагон покоится

46.19 На рисунке изображена схема колодочно-бандажного тормоза вагона трамвая. Определить зависимость между a, b и c, при наличии которой колодки A и B под действием силы F прижимаются с одинаковыми по модулю силами к бандажам колес C и D. Найти также величину этой силы. Колеса считать неподвижными.
