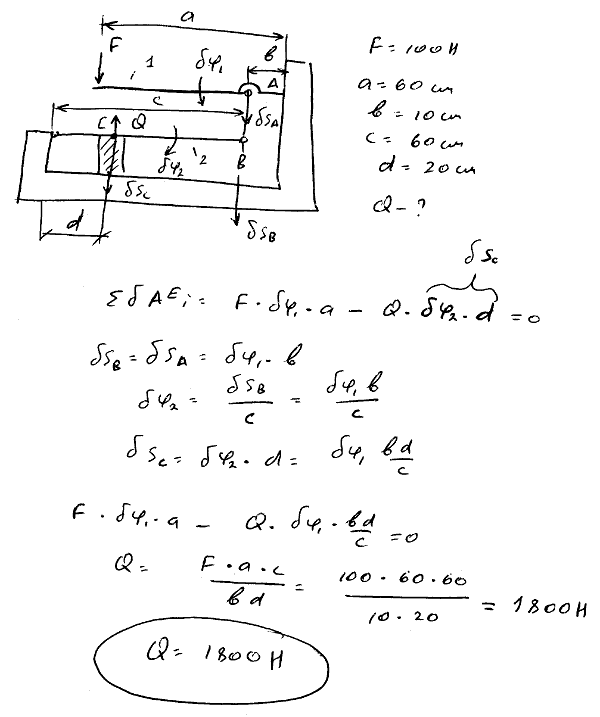

Определить модуль силы Q, сжимающей образец A, в рычажном прессе, изображенном на рисунке. Дано: F=100 Н, a=60 см, b=10 см, c=60 см, d=20 см.

Для просмотра изображения в полном размере нажмите на него
Определить модуль силы Q, сжимающей образец A, в рычажном прессе, изображенном на рисунке. Дано: F=100 Н, a=60 см, b=10 см, c=60 см, d=20 см

Решение задачи 46.6
(Мещерский И.В.)
