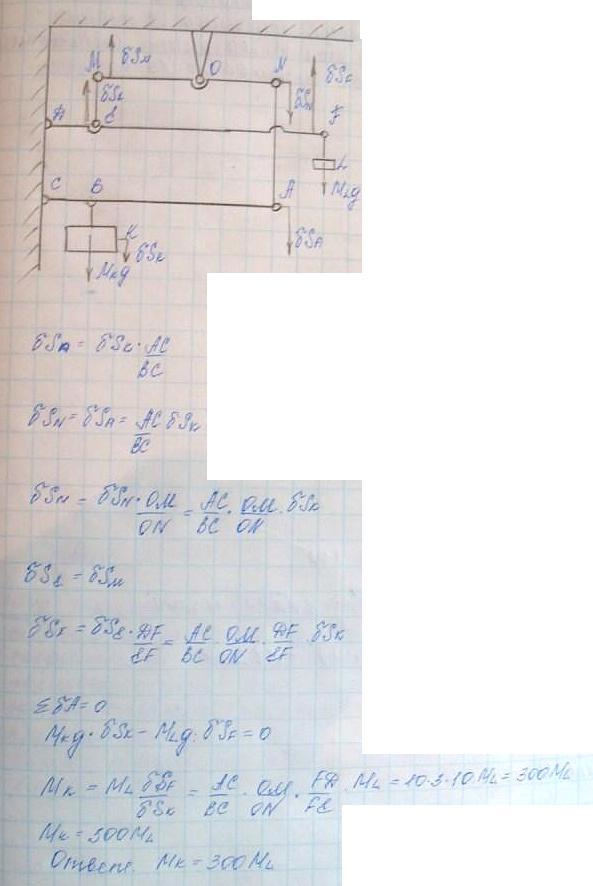

Грузы K и L, соединенные системой рычагов, изображенных на рисунке, находятся в равновесии. Определить зависимость между массами грузов, если дано: BC/AC=1/10, ON/OM=1/3, DE/DF=1/10.

Для просмотра изображения в полном размере нажмите на него

Грузы K и L, соединенные системой рычагов, изображенных на рисунке, находятся в равновесии. Определить зависимость между массами грузов, если

Решение задачи 46.5
(Мещерский И.В.)

<< Предыдущее

Следующее >>

46.3 Определить зависимость между модулями сил P и Q в клиновом прессе, если сила P приложена к концу рукоятки длины a перпендикулярно оси винта и рукоятки. Шаг винта равен h. Угол при вершине клина равен α.

46.4 Рисунок представляет схему машины для испытания образцов на растяжение. Определить зависимость между усилием X в образце K и расстоянием x от груза P массы M до его нулевого положения O, если при помощи груза Q машина уравновешена так, что при нулевом положении груза P и при отсутствии усилия в K все рычаги горизонтальны. Даны расстояния l1, l2 и e.

46.6 Определить модуль силы Q, сжимающей образец A, в рычажном прессе, изображенном на рисунке. Дано: F=100 Н, a=60 см, b=10 см, c=60 см, d=20 см.

46.7 На платформе в точке F находится груз массы M. Длина AB=a; BC=b, CD=c; IK=d; длина платформы EG=L. Определить соотношение между длинами b, c, d, l, при котором масса m гири, уравновешивающей груз, не зависит от положения его на платформе, и найти массу гири m в этом случае.
