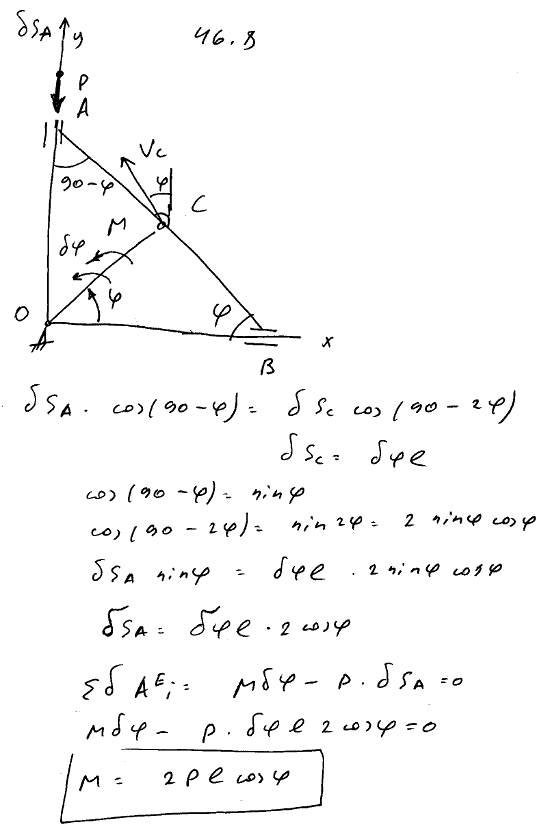

К ползуну A механизма эллипсографа приложена сила P, направленная вдоль направляющей ползуна к оси вращения O кривошипа OC. Какой вращающий момент надо приложить к кривошипу OC для того, чтобы механизм был в равновесии в положении, когда кривошип OC образует с направляющей ползуна угол φ? Механизм расположен в горизонтальной плоскости, причем OC=AC=CB=l.
Для просмотра изображения в полном размере нажмите на него  |
Решение задачи 46.8
(Мещерский И.В.)
