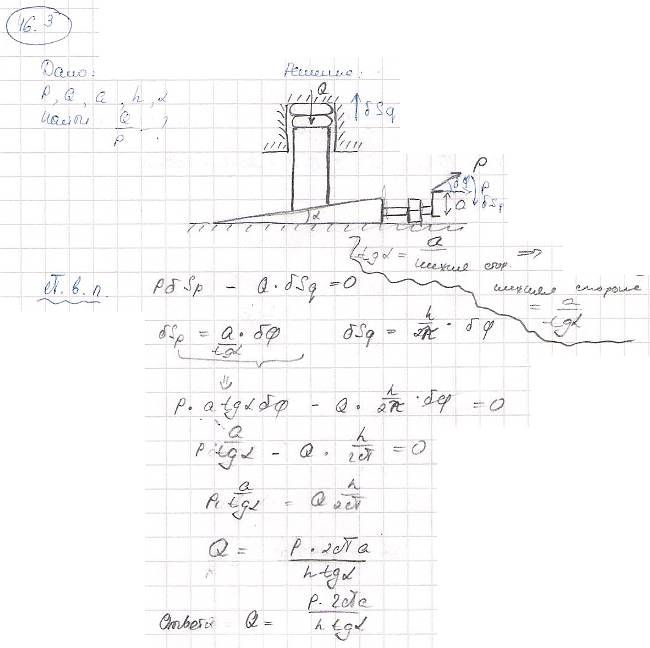

Определить зависимость между модулями сил P и Q в клиновом прессе, если сила P приложена к концу рукоятки длины a перпендикулярно оси винта и рукоятки. Шаг винта равен h. Угол при вершине клина равен α.

Для просмотра изображения в полном размере нажмите на него
Определить зависимость между модулями сил P и Q в клиновом прессе, если сила P приложена к концу рукоятки длины a перпендикулярно оси винта и

Решение задачи 46.3
(Мещерский И.В.)
<< Предыдущее Следующее >>
46.1 Груз Q поднимается с помощью домкрата, который приводится в движение рукояткой OA=0,6 м. К концу рукоятки, перпендикулярно ей, приложена сила P=160 Н. Определить величину силы тяжести груза Q, если шаг винта домкрата h=12 мм. 46.2 На маховичок коленчатого пресса действует вращающий момент M; ось маховичка имеет на концах винтовые нарезки шага h противоположного направления и проходит через две гайки, шарнирно прикрепленные к двум вершинам стержневого ромба со стороною a; верхняя вершина ромба закреплена неподвижно, нижняя прикреплена к горизонтальной плите пресса. Определить силу давления пресса на сжимаемый предмет в момент, когда угол при вершине ромба равен 2α. 46.4 Рисунок представляет схему машины для испытания образцов на растяжение. Определить зависимость между усилием X в образце K и расстоянием x от груза P массы M до его нулевого положения O, если при помощи груза Q машина уравновешена так, что при нулевом положении груза P и при отсутствии усилия в K все рычаги горизонтальны. Даны расстояния l1, l2 и e. 46.5 Грузы K и L, соединенные системой рычагов, изображенных на рисунке, находятся в равновесии. Определить зависимость между массами грузов, если дано: BC/AC=1/10, ON/OM=1/3, DE/DF=1/10.
