Шестерня 1 радиуса 10 см приводится в движение по шестерне 2 радиуса 20 см посредством кривошипа OC, вращающегося с угловой скоростью ω0=t рад/с. Шестерня 2 в свою очередь вращается вокруг неподвижной горизонтальной оси O1O2 с постоянной угловой скоростью ω (ω=2 рад/с). Определить модуль абсолютной скорости и абсолютного ускорения в момент t=1 с точки A, лежащей на ободе шестерни 1, если ∠O2OC=∠OCA=90°.

Для просмотра изображения в полном размере нажмите на него
Шестерня 1 радиуса 10 см приводится в движение по шестерне 2 радиуса 20 см посредством кривошипа OC, вращающегося с угловой скоростью ω0=t рад/с

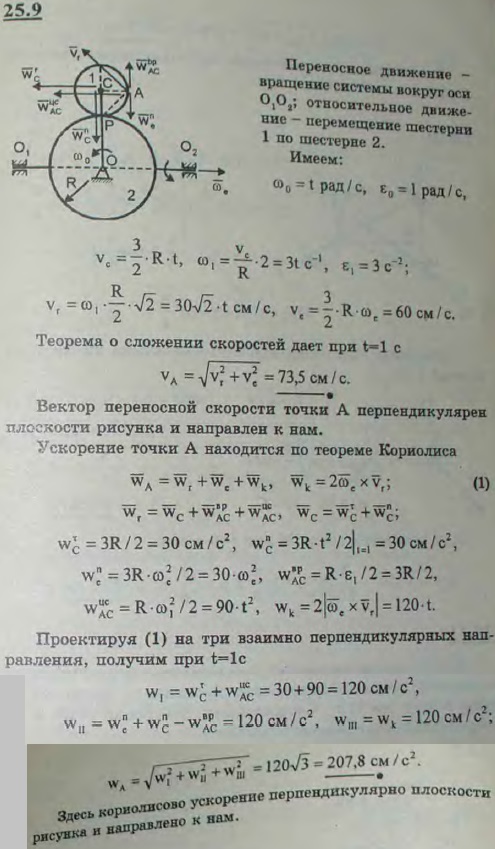

Решение задачи 25.9
(Мещерский И.В.)
<< Предыдущее Следующее >>
25.7 Шестерня 1 радиуса 10 см приводится в движение внутри шестерни 2 радиуса 40 см с помощью кривошипа OC, вращающегося с постоянной угловой скоростью ω0=2 рад/с. Шестерня 2 в свою очередь вращается вокруг горизонтальной неподвижной оси O1O2 с постоянной угловой скоростью ω=2 рад/с. Определить модули абсолютной скорости и абсолютного ускорения точки A, лежащей на ободе шестерни 1, если ∠OCA=∠O1OC=90°. 25.8. Найти модуль абсолютного ускорения точки А в предыдущей задаче для момента времени t=2 c, если вращение шестерни 2 вокруг неподвижной горизонтальной оси O1O2 происходит с переменной угловой скоростью ω=(2-t) рад/с. Считать, что в момент времени t=2 с точка A занимает положение, указанное на рисунке к предыдущей задаче. 25.10 Кривошип OC с помощью стержня AB приводит в движение ползуны A и B, которые скользят вдоль взаимно перпендикулярных направляющих x и y. Эти направляющие в свою очередь вращаются против хода часовой стрелки вокруг оси O с постоянной угловой скоростью ω (ω=π/2 рад/с). Угол поворота φ кривошипа OC, отсчитываемый от оси x против хода часовой стрелки, изменяется по закону φ=πt/4 рад. Найти модули абсолютной скорости и абсолютного ускорения точки M линейки AB в момент времени t=0, если OC=AC=CB=2BM=16 см. 25.11 Конус 1 с углом при вершине O равным 60° катится без скольжения внутри конуса 2 с углом при вершине 120°. Конус 2 в свою очередь вращается вокруг неподвижной вертикальной оси O1O2 с постоянной угловой скоростью ω (ω=3 рад/с). Точка B обода основания конуса 1 лежит на диаметре BC, расположенном в одной вертикальной плоскости с осью O1O2. Скорость точки B по модулю постоянна, равна 60 см/с и направлена за рисунок перпендикулярно плоскости OBC; OB=OC=20 см, ∠COD=30°. Определить модули абсолютных ускорений точек B и C конуса 1.
