Шестерня 1 радиуса 10 см приводится в движение внутри шестерни 2 радиуса 40 см с помощью кривошипа OC, вращающегося с постоянной угловой скоростью ω0=2 рад/с. Шестерня 2 в свою очередь вращается вокруг горизонтальной неподвижной оси O1O2 с постоянной угловой скоростью ω=2 рад/с. Определить модули абсолютной скорости и абсолютного ускорения точки A, лежащей на ободе шестерни 1, если ∠OCA=∠O1OC=90°.

Для просмотра изображения в полном размере нажмите на него
Шестерня 1 радиуса 10 см приводится в движение внутри шестерни 2 радиуса 40 см с помощью кривошипа OC, вращающегося с постоянной угловой скоростью

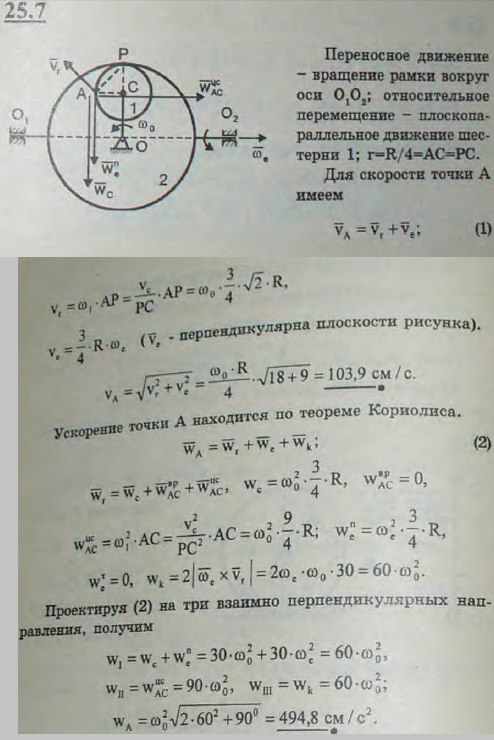

Решение задачи 25.7
(Мещерский И.В.)
<< Предыдущее Следующее >>
25.5 Решить предыдущую задачу в предположении, что ось OC вращается вокруг вертикальной оси z с угловой скоростью, равной 2t рад/с. Найти абсолютные ускорения точек A и B конической шестерни M для момента времени t=1 c. 25.6. Поворотный кран вращается вокруг вертикальной неподвижной оси 0,02 с угловой скоростью ω=1 рад/с. Вдоль горизонтальной стрелы крана, совмещенной с осью s, катится без скольжения тележка. Центр масс С ее заднего колеса радиуса 10 см движется по закону sc=OC=60(1 + t) см. Определить модуль абсолютной скорости точки A1, лежащей на ободе колеса, в момент t=1 c, если MCD=*30°. Найти также модули абсолютных ускорений точек А и D, лежащих на ободе колеса, в момент t=1 c, если ACD=90°. 25.8. Найти модуль абсолютного ускорения точки А в предыдущей задаче для момента времени t=2 c, если вращение шестерни 2 вокруг неподвижной горизонтальной оси O1O2 происходит с переменной угловой скоростью ω=(2-t) рад/с. Считать, что в момент времени t=2 с точка A занимает положение, указанное на рисунке к предыдущей задаче. 25.9 Шестерня 1 радиуса 10 см приводится в движение по шестерне 2 радиуса 20 см посредством кривошипа OC, вращающегося с угловой скоростью ω0=t рад/с. Шестерня 2 в свою очередь вращается вокруг неподвижной горизонтальной оси O1O2 с постоянной угловой скоростью ω (ω=2 рад/с). Определить модуль абсолютной скорости и абсолютного ускорения в момент t=1 с точки A, лежащей на ободе шестерни 1, если ∠O2OC=∠OCA=90°.
