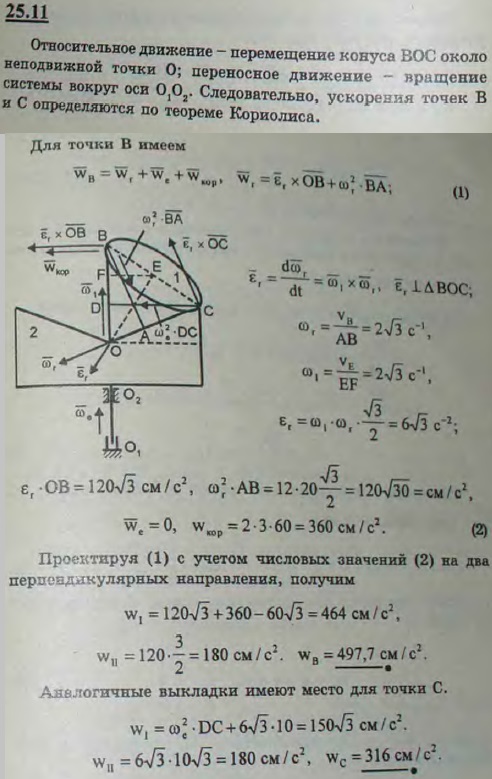

Конус 1 с углом при вершине O равным 60° катится без скольжения внутри конуса 2 с углом при вершине 120°. Конус 2 в свою очередь вращается вокруг неподвижной вертикальной оси O1O2 с постоянной угловой скоростью ω (ω=3 рад/с). Точка B обода основания конуса 1 лежит на диаметре BC, расположенном в одной вертикальной плоскости с осью O1O2. Скорость точки B по модулю постоянна, равна 60 см/с и направлена за рисунок перпендикулярно плоскости OBC; OB=OC=20 см, ∠COD=30°. Определить модули абсолютных ускорений точек B и C конуса 1.

Для просмотра изображения в полном размере нажмите на него

Конус 1 с углом при вершине O равным 60° катится без скольжения внутри конуса 2 с углом при вершине 120°. Конус 2 в свою очередь вращается вокруг

Решение задачи 25.11
(Мещерский И.В.)

<< Предыдущее

Следующее >>

25.9 Шестерня 1 радиуса 10 см приводится в движение по шестерне 2 радиуса 20 см посредством кривошипа OC, вращающегося с угловой скоростью ω0=t рад/с. Шестерня 2 в свою очередь вращается вокруг неподвижной горизонтальной оси O1O2 с постоянной угловой скоростью ω (ω=2 рад/с). Определить модуль абсолютной скорости и абсолютного ускорения в момент t=1 с точки A, лежащей на ободе шестерни 1, если ∠O2OC=∠OCA=90°.

25.10 Кривошип OC с помощью стержня AB приводит в движение ползуны A и B, которые скользят вдоль взаимно перпендикулярных направляющих x и y. Эти направляющие в свою очередь вращаются против хода часовой стрелки вокруг оси O с постоянной угловой скоростью ω (ω=π/2 рад/с). Угол поворота φ кривошипа OC, отсчитываемый от оси x против хода часовой стрелки, изменяется по закону φ=πt/4 рад. Найти модули абсолютной скорости и абсолютного ускорения точки M линейки AB в момент времени t=0, если OC=AC=CB=2BM=16 см.

25.12 Найти в момент времени t=1 с геометрическое место точек конуса 1, рассмотренного в предыдущей задаче, абсолютные ускорения которых не изменятся, несмотря на то, что скорость точки B будет переменной и равной 60t см/с.

25.13 Круговой конус катится без скольжения по горизонтальному диску, к которому он прикреплен вершиной Q. Диск в свою очередь вращается вокруг неподвижной вертикальной оси O1O2 с постоянной угловой скоростью ω (ω=2 рад/с). Скорость центра A основания конуса относительно покоящегося диска равна по модулю 15 см/с и направлена на читателя перпендикулярно плоскости рисунка. Найти модули абсолютной скорости и абсолютного ускорения точки C касания основания конуса с диском, если OQ=QC=QB=BC=10 см.
