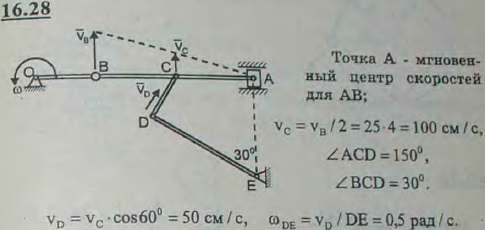

Кривошипный механизм связан шарнирно в середине C шатуна со стержнем CD, а последний-со стержнем DE, который может вращаться вокруг оси E. Определить угловую скорость стержня DE в указанном на рисунке положении кривошипного механизма, если точки B и E расположены на одной вертикали; угловая скорость ω кривошипа OA равна 8 рад/с, OA=25 см, DE=100 см, ∠CDE=90° и ∠BED=30°.

Для просмотра изображения в полном размере нажмите на него

Кривошипный механизм связан шарнирно в середине C шатуна со стержнем CD, а последний-со стержнем DE, который может вращаться вокруг оси E. Определить

Решение задачи 16.28
(Мещерский И.В.)
