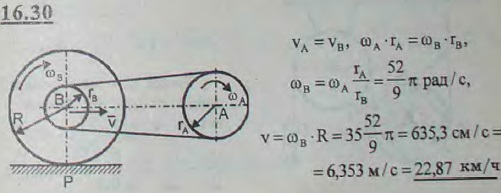

Цепная передача в велосипеде состоит из цепи, охватывающей зубчатое колесо A с 26 зубцами и шестерню B с 9 зубцами. Шестерня B неизменно соединена с задним колесом C, диаметр которого равен 70 см. Определить скорость велосипеда, когда колесо A делает в секунду один оборот, а колесо C катится при этом без скольжения по прямолинейному пути.

Для просмотра изображения в полном размере нажмите на него

Решение задачи 16.30
(Мещерский И.В.)
