В машине с качающимся цилиндром длина кривошипа OA=15 см, угловая скорость кривошипа ω0=15 рад/с=const. Найти скорость поршня и угловую скорость цилиндра в момент, когда кривошип перпендикулярен шатуну. (См. рисунок к задаче 16.26.)

Для просмотра изображения в полном размере нажмите на него
В машине с качающимся цилиндром длина кривошипа OA=15 см, угловая скорость кривошипа ω0=15 рад/с=const. Найти скорость поршня и угловую скорость

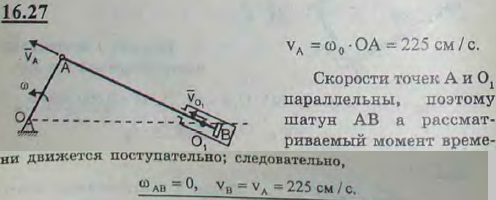

Решение задачи 16.27
(Мещерский И.В.)
<< Предыдущее Следующее >>
16.25 Подвижное лезвие L ножниц для резки металла приводится в движение шарнирно-рычажным механизмом AOBD. Определить скорость шарнира D и угловую скорость звена BD, если в положении, указанном на рисунке, угловая скорость рычага AB равна 2 рад/с, OB=5 см, O1D=10 см. 16.26 В машине с качающимся цилиндром длина кривошипа OA=12 см, расстояние между осью вала и осью цапф цилиндра OO1=60 см, длина шатуна AB=60 см. Определить скорость поршня при четырех положениях кривошипа, указанных на рисунке, если угловая скорость кривошипа ω=5 рад/с=const. 16.28 Кривошипный механизм связан шарнирно в середине C шатуна со стержнем CD, а последний-со стержнем DE, который может вращаться вокруг оси E. Определить угловую скорость стержня DE в указанном на рисунке положении кривошипного механизма, если точки B и E расположены на одной вертикали; угловая скорость ω кривошипа OA равна 8 рад/с, OA=25 см, DE=100 см, ∠CDE=90° и ∠BED=30°. 16.29 Катушка радиуса R катится по горизонтальной плоскости HH без скольжения. На средней цилиндрической части катушки радиуса r намотана нить, конец которой B обладает при этом движении скоростью u по горизонтальному направлению. Определить скорость v перемещения оси катушки.
