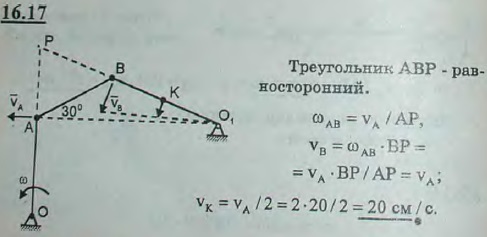

Определить скорость точки K четырехзвенного механизма OABO1 в положении, указанном на рисунке, если звено OA длины 20 см имеет в данный момент угловую скорость 2 рад/с. Точка K расположена в середине стержня BO1.

Для просмотра изображения в полном размере нажмите на него
Определить скорость точки K четырехзвенного механизма OABO1 в положении, указанном на рисунке, если звено OA длины 20 см имеет в данный момент

Решение задачи 16.17
(Мещерский И.В.)
<< Предыдущее Следующее >>
16.15 В кривошипном механизме длина кривошипа OA=40 см, длина шатуна AB=2 м; кривошип вращается равномерно с угловой скоростью, равной 6π рад/с. Найти угловую скорость ω шатуна и скорость средней его точки M при четырех положениях кривошипа, для которых угол AOB соответственно равен 0, π/2, π, Зπ/2. 16.16 Найти скорость ползуна B нецентрального кривошипного механизма при двух горизонтальных и двух вертикальных положениях кривошипа, вращающегося вокруг вала O с угловой скоростью ω=1,5 рад/с, если OA=40 см, AB=200 см, OC=20 см. 16.18 Определить скорость поршня E приводного механизма насоса в положении, указанном на рисунке, если OA=20 см, O1B=O1D. Кривошип OA вращается равномерно с угловой скоростью 2 рад/с. 16.19 Стержни O1A и O2B, соединенные со стержнем AB посредством шарниров A и B, могут вращаться вокруг неподвижных точек O1 и O2, оставаясь в одной плоскости и образуя шарнирный четырехзвенник. Дано: длина стержня O1A=a и его угловая скорость ω. Определить построением ту точку M стержня AB, скорость которой направлена вдоль этого стержня, а также найти величину скорости v точки M в тот момент, когда угол O1AB имеет данную величину α.
