Найти скорость ползуна B нецентрального кривошипного механизма при двух горизонтальных и двух вертикальных положениях кривошипа, вращающегося вокруг вала O с угловой скоростью ω=1,5 рад/с, если OA=40 см, AB=200 см, OC=20 см.

Для просмотра изображения в полном размере нажмите на него
Найти скорость ползуна B нецентрального кривошипного механизма при двух горизонтальных и двух вертикальных положениях кривошипа, вращающегося

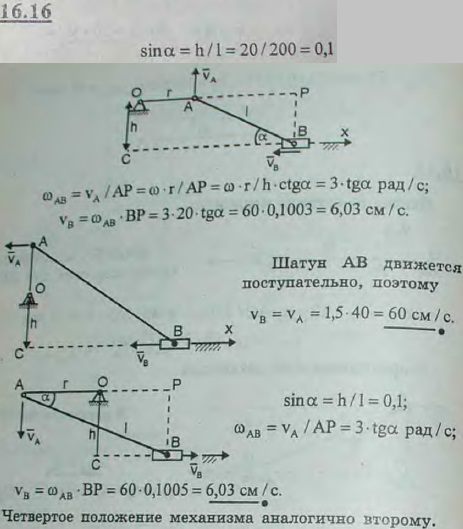

Решение задачи 16.16
(Мещерский И.В.)
<< Предыдущее Следующее >>
16.14 Стержень OB вращается вокруг оси O с постоянной угловой скоростью ω=2 с-1 и приводит в движение стержень AD, точки A и C которого движутся по осям: A-по горизонтальной Ox, C-по вертикальной Oy. Определить скорость точки D стержня при φ=45° и найти уравнение траектории этой точки, если AB=OB=BC=CD=12 см. 16.15 В кривошипном механизме длина кривошипа OA=40 см, длина шатуна AB=2 м; кривошип вращается равномерно с угловой скоростью, равной 6π рад/с. Найти угловую скорость ω шатуна и скорость средней его точки M при четырех положениях кривошипа, для которых угол AOB соответственно равен 0, π/2, π, Зπ/2. 16.17 Определить скорость точки K четырехзвенного механизма OABO1 в положении, указанном на рисунке, если звено OA длины 20 см имеет в данный момент угловую скорость 2 рад/с. Точка K расположена в середине стержня BO1. 16.18 Определить скорость поршня E приводного механизма насоса в положении, указанном на рисунке, если OA=20 см, O1B=O1D. Кривошип OA вращается равномерно с угловой скоростью 2 рад/с.
