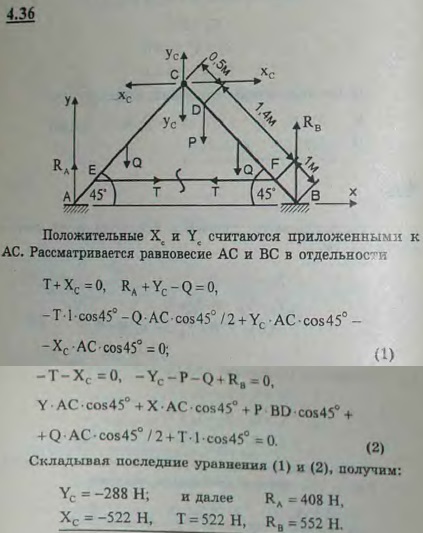

На гладкой горизонтальной плоскости стоит передвижная лестница, состоящая из двух частей AC и BC, длины 3 м, веса 120 Н каждая, соединенных шарниром C и веревкой EF; расстояние BF=AE=1 м; центр тяжести каждой из частей AC и BC находится в ее середине. В точке D на расстоянии CD=0,6 м стоит человек, весящий 720 Н. Определить реакции пола и шарнира, а также натяжение T веревки EF, если угол BAC=ABC=45°.

Для просмотра изображения в полном размере нажмите на него
На гладкой горизонтальной плоскости стоит передвижная лестница, состоящая из двух частей AC и BC, длины 3 м, веса 120 Н каждая, соединенных шарниром

Решение задачи 4.36
(Мещерский И.В.)
