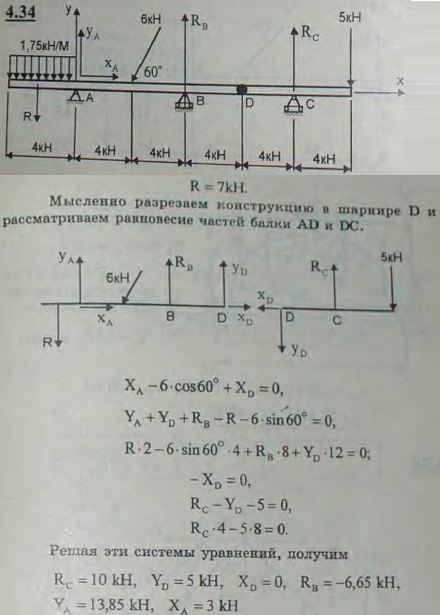

Определить реакции опор A, B, C и шарнира D составной балки, изображенной на рисунке вместе с нагрузкой.

Поиск задач

Найти задачу можно, введя ее условие. Если с первого раза не нашли решение на нужное готовое задание, попробуте поиск по другим похожим ключевым фразам из ее условия

Решение задач → Задачи по теоретической механике с решениями

Для просмотра изображения в полном размере нажмите на него

Решение задачи 4.34
(Мещерский И.В.)

<< Предыдущее

Следующее >>

4.32 Горизонтальная разрезная балка ACB у конца A заделана в стену, у конца B опирается на подвижную опору; в точке C-шарнир. Балка загружена краном, несущим груз P веса 10 кН; вылет KL=4 м, вес крана Q=50 кН, центр тяжести крана лежит на вертикали CD. Размеры указаны на рисунке. Определить, пренебрегая весом балки, опорные реакции в точках A и B для такого положения крана, когда он находится в одной вертикальной плоскости с балкой AB.

4.33 Определить реакции опор A, B, C и шарнира D составной балки, изображенной на рисунке вместе с нагрузкой.

4.35. Мост состоит из двух частей, связанных между собой шарниром A и прикрепленных к береговым устоям шарнирами B и C. Вес каждой части моста 40 кН; их центры тяжести D и E; на мосту находится груз P=20 кН; размеры указаны на рисунке. Определить силу давления в шарнире A и реакции в точках B и C.

4.36 На гладкой горизонтальной плоскости стоит передвижная лестница, состоящая из двух частей AC и BC, длины 3 м, веса 120 Н каждая, соединенных шарниром C и веревкой EF; расстояние BF=AE=1 м; центр тяжести каждой из частей AC и BC находится в ее середине. В точке D на расстоянии CD=0,6 м стоит человек, весящий 720 Н. Определить реакции пола и шарнира, а также натяжение T веревки EF, если угол BAC=ABC=45°.
