Мост состоит из двух одинаковых частей M и N, соединенных между собой и с неподвижными опорами посредством шести стержней, наклоненных к горизонту под углом 45° и снабженных на концах шарнирами. Размеры указаны на рисунке. В точке G помещен груз веса P. Определить те усилия в стержнях, которые вызваны действием этого груза.

Для просмотра изображения в полном размере нажмите на него

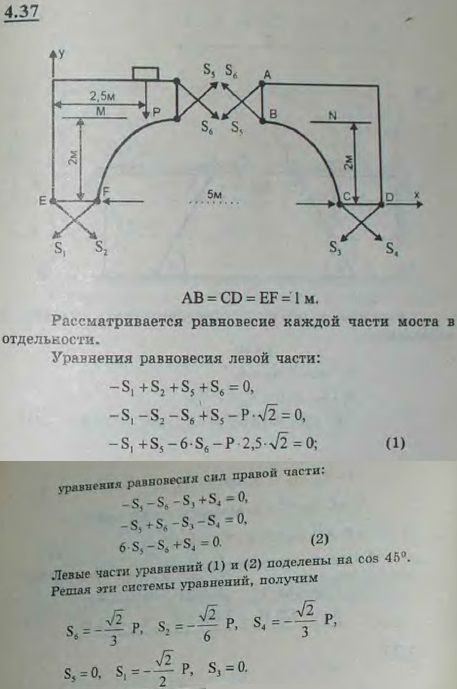

Мост состоит из двух одинаковых частей M и N, соединенных между собой и с неподвижными опорами посредством шести стержней, наклоненных к горизонту

Решение задачи 4.37
(Мещерский И.В.)
<< Предыдущее Следующее >>
4.35. Мост состоит из двух частей, связанных между собой шарниром A и прикрепленных к береговым устоям шарнирами B и C. Вес каждой части моста 40 кН; их центры тяжести D и E; на мосту находится груз P=20 кН; размеры указаны на рисунке. Определить силу давления в шарнире A и реакции в точках B и C. 4.36 На гладкой горизонтальной плоскости стоит передвижная лестница, состоящая из двух частей AC и BC, длины 3 м, веса 120 Н каждая, соединенных шарниром C и веревкой EF; расстояние BF=AE=1 м; центр тяжести каждой из частей AC и BC находится в ее середине. В точке D на расстоянии CD=0,6 м стоит человек, весящий 720 Н. Определить реакции пола и шарнира, а также натяжение T веревки EF, если угол BAC=ABC=45°. 4.38 Мост состоит из двух одинаковых горизонтальных балок, соединенных шарниром A и прикрепленных шарнирно к основанию жесткими стержнями 1, 2, 3, 4, причем крайние стержни вертикальны, а средние наклонены к горизонту под углом α=60°. Соответствующие размеры равны: BC=6 м; AB=8 м. Определить усилия в стержнях и реакцию шарнира A, если мост несет вертикальную нагрузку P=15 кН на расстоянии a=4 м от точки B. 4.39 Вдоль мастерской, здание которой поддерживается трехшарнирной аркой, ходит по рельсам мостовой кран. Вес поперечной балки, передвигающейся по рельсам, 12 кН; вес крана 8 кН (кран не нагружен); линия действия веса крана отстоит от левого рельса на расстоянии 0,25 длины балки. Вес каждой половины арки равен 60 кН и приложен на расстоянии 2 м от вертикали, проходящей через соответствующую опору A или B; опорные рельсы мостового крана расположены на расстоянии 1,8 м от этих вертикалей. Высота здания 12 м, ширина пролета 16 м. Равнодействующая сил давления ветра равна 12 кН и направлена параллельно AB, линия ее действия отстоит от AB на 5 м. Определить реакции шарниров A и B и силу давления в шарнире C.
