Внутри соленоида длиной ℓ=25,1 см и диаметром D=2 см помещен железный сердечник. Соленоид имеет N=200 витков. Построить для соленоида с сердечником график зависимости магнитного потока Ф от тока I в интервале 0≤ I ≤5 А через каждый 1 A. По оси ординат откладывать Ф (в 10^-4 Вб).

Для просмотра изображения в полном размере нажмите на него

Внутри соленоида длиной ℓ=25,1 см и диаметром D=2 см помещен железный сердечник. Соленоид имеет N=200 витков. Построить для соленоида с сердечником

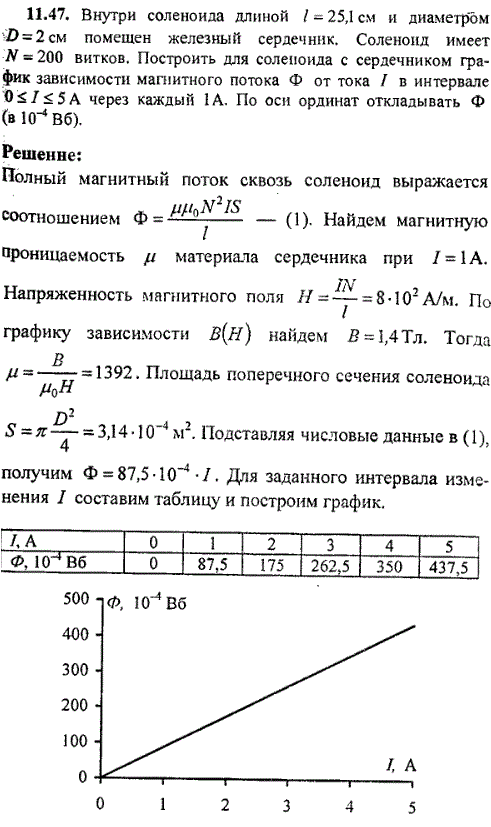

Решение задачи 11.47
(Волькенштейн В.С.)

<< Предыдущее

Следующее >>

11.45 Длина железного сердечника тороида ℓ1=1 м, длина воздушного зазора ℓ2=3 мм. Число витков в обмотке тороида N=2000. Найти напряженность магнитного поля H2 в воздушном зазоре при токе I=1 А в обмотке тороида.

11.46 Длина железного сердечника ℓ1=50 см, длина воздушного зазора ℓ2=2 мм. Число ампер-витков в обмотке тороида IN=2000 А*в. Во сколько раз уменьшится напряженность магнитного поля в воздушном зазоре, если при том же числе ампер-витков увеличить длину воздушного зазора вдвое?

11.48 Магнитный поток сквозь соленоид (без сердечника) Ф=5 мкВб. Найти магнитный момент p соленоида, если его длина ℓ=25 см.

11.49 Через центр железного кольца перпендикулярно к его плоскости проходит длинный прямолинейный провод, по которому течет ток I=25 A. Кольцо имеет четырехугольное сечение, размеры которого ℓ1=18 мм, ℓ2=22 мм и h=5 мм. Считая приближённо, что в любой точке сечения кольца индукция одинакова и равна индукции на средней линии, найти магнитный поток Ф, пронизывающий площадь сечения.
