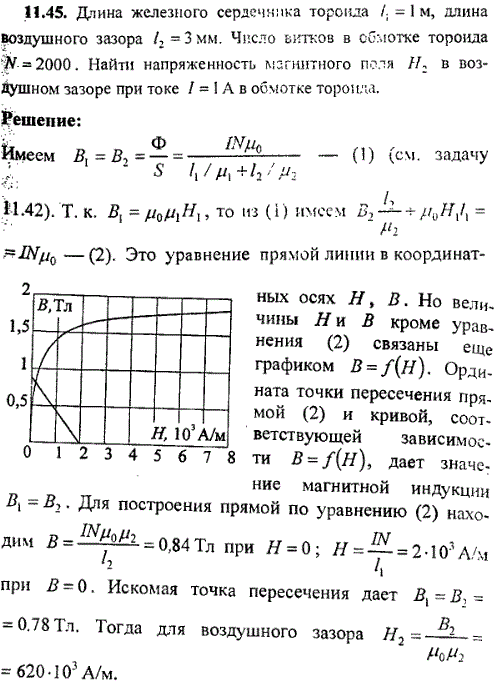

Длина железного сердечника тороида ℓ1=1 м, длина воздушного зазора ℓ2=3 мм. Число витков в обмотке тороида N=2000. Найти напряженность магнитного поля H2 в воздушном зазоре при токе I=1 А в обмотке тороида.

Для просмотра изображения в полном размере нажмите на него
Длина железного сердечника тороида ℓ1=1 м, длина воздушного зазора ℓ2=3 мм. Число витков в обмотке тороида N=2000. Найти напряженность магнитного

Решение задачи 11.45
(Волькенштейн В.С.)
<< Предыдущее Следующее >>
11.43 Длина железного сердечника тороида l1=1 м, длина воздушного зазора l2=1 см. Площадь поперечного сечения сердечника S=25 см2. Сколько ампер-витков потребуется для создания магнитного потока Ф=1,4 мВб, если магнитная проницаемость материала сердечника μ=800 ? (Зависимость В от H для железа неизвестна.) 11.44 Найти магнитную индукцию B в замкнутом железном сердечнике тороида длиной ℓ=20,9 см, если число ампер-витков обмотки тороида IN=1500 А*в. Какова магнитная проницаемость μ материала сердечника при этих условиях? 11.46 Длина железного сердечника ℓ1=50 см, длина воздушного зазора ℓ2=2 мм. Число ампер-витков в обмотке тороида IN=2000 А*в. Во сколько раз уменьшится напряженность магнитного поля в воздушном зазоре, если при том же числе ампер-витков увеличить длину воздушного зазора вдвое? 11.47 Внутри соленоида длиной ℓ=25,1 см и диаметром D=2 см помещен железный сердечник. Соленоид имеет N=200 витков. Построить для соленоида с сердечником график зависимости магнитного потока Ф от тока I в интервале 0≤ I ≤5 А через каждый 1 A. По оси ординат откладывать Ф (в 10-4 Вб).
