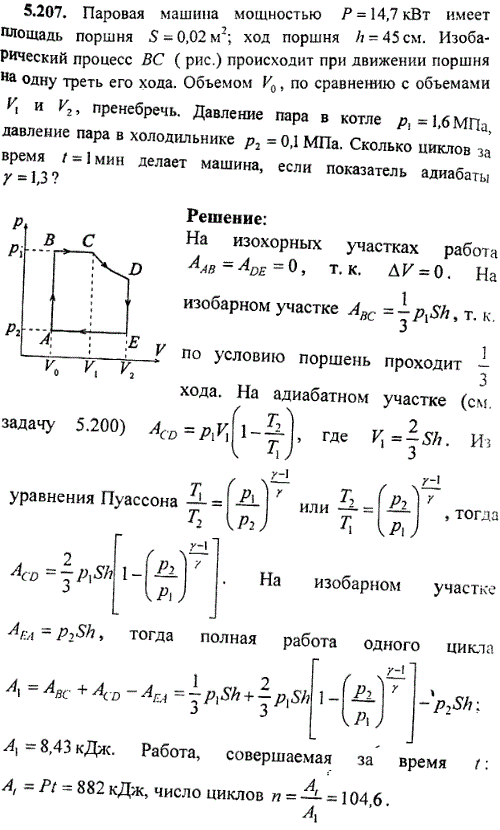

Паровая машина мощностью P=14,7 кВт имеет площадь поршня S=0,02 м²; ход поршня h=45 см. Изобарический процесс BC (рис.) происходит при движении поршня на одну треть его хода. Объемом V₀, по сравнению с объемами V₁ и V₂, пренебречь. Давление пара в котле p₁=1,6 МПа, давление пара в холодильнике р₂=0,1 МПа. Сколько циклов за время t=1 мин делает машина, если показатель адиабаты γ=1,3?

Для просмотра изображения в полном размере нажмите на него

: Паровая машина мощностью P=14,7 кВт имеет площадь поршня S=0,02 м^2; ход поршня h=45 см. Изобарический процесс BC рис. происходит при движении

Решение задачи 5.207
(Волькенштейн В.С.)

<< Предыдущее

Следующее >>

5.205: Рабочий цикл идеальной паровой машины изображен на рисунке. В начале доступа пара из котла в цилиндр давление в нем возрастает при V0=const от p0 до p1 (ветвь AВ). При дальнейшем поступлении пара до объема V1 поршень движется слева направо при p1=const (ветвь BC). При дальнейшем движении поршня вправо доступ пара из котла в цилиндр прекращается, происходит адиабатическое расширение пара до объема V2 (ветвь CD). При крайнем правом положении поршня пар из цилиндра выходит в холодильник-давление падает при V2=соnst до давления p0 (ветвь DE). При обратном движении поршень выталкивает оставшийся пар при p0=const; объем при этом уменьшается от V2 до V0 (ветвь ЕА). Найти работу А этой машины, совершаемую за каждый цикл, если V0=0,5 л, V1=1,5 л, V2=3,0 л, p0=0,1 МПа, p1=1,2 МПа и показатель адиабаты χ=сp/сV=1,33.

5.206: Паровая машина мощностью P=14,7 кВт потребляет за время t=1 ч работы массу m=8,1 кг угля с удельной теплотой сгорания q=33 МДж/кг. Температура котла t1=200 °С, температура холодильника t2=58 °С. Найти фактический к.п.д η машины и сравнить его с кпд η' идеальной тепловой машины, работающей по циклу Карно между теми же температурами.

5.208: Цикл карбюраторного и газового четырехтактного двигателя внутреннего сгорания изображен на рисунке. При первом ходе поршня в цилиндр всасывается горючее (в карбюраторных двигателях горючая смесь представляет собой смесь паров бензина с воздухом, приготовляемую в карбюраторах, в газовых двигателях рабочая смесь газ-воздух поступает из газогенераторной установки), при этом p0=const и объем увеличивается от V2 до V1 (ветвь AB). При втором ходе поршня горючее адиабатически сжимается от V1 до V2, при этом температура повышается от T0 до T1 и давление-от p0 до p1 (ветвь BC). Далее происходит зажигание (взрыв) горючего от искры; при этом давление возрастает от p1 до p2 при V2=const и температура возрастает от T1 до T2 (ветвь CD). Третий ход поршня-адиабатическое расширение горючего от V2 до V1, температура падает до T3 (ветвь DE-рабочий ход). При крайнем положении поршня (точка E) открывается выпускной клапан, давление падает при V1=const до p0 (ветвь ЕВ). Четвертый ход поршня-изобарическое сжатие (ветвь BA-выталкивание отработанного газа). Найти кпд η цикла, если степень сжатия V1/V2=5 и показатель адиабаты γ=1,33.

5.209: В цилиндрах карбюраторного двигателя внутреннего сгорания газ сжимается политропически до V2=V1/6. Начальное давление p1=90 кПа, начальная температура t1=127 °С. Найти давление p2 и температуру t2 газа в цилиндрax после сжатия. Показатель политропы n=1,3.
