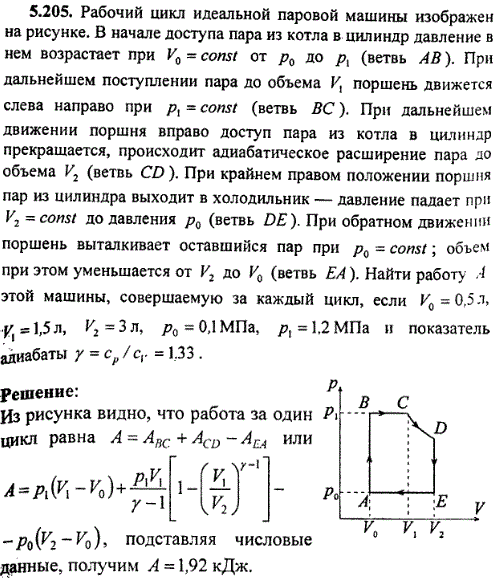

Рабочий цикл идеальной паровой машины изображен на рисунке. В начале доступа пара из котла в цилиндр давление в нем возрастает при V0=const от p0 до p1 (ветвь AВ). При дальнейшем поступлении пара до объема V1 поршень движется слева направо при p1=const (ветвь BC). При дальнейшем движении поршня вправо доступ пара из котла в цилиндр прекращается, происходит адиабатическое расширение пара до объема V2 (ветвь CD). При крайнем правом положении поршня пар из цилиндра выходит в холодильник-давление падает при V2=соnst до давления p0 (ветвь DE). При обратном движении поршень выталкивает оставшийся пар при p0=const; объем при этом уменьшается от V2 до V0 (ветвь ЕА). Найти работу А этой машины, совершаемую за каждый цикл, если V0=0,5 л, V1=1,5 л, V2=3,0 л, p0=0,1 МПа, p1=1,2 МПа и показатель адиабаты χ=сp/сV=1,33.
Для просмотра изображения в полном размере нажмите на него  |
Решение задачи 5.205
(Волькенштейн В.С.)
| << Предыдущее
|
Следующее >>
|
|
5.203: Идеальная холодильная машина, работающая по обратному циклу Карно, передает тепло от холодильника с водой при температуре t2=0 °С кипятильнику с водой при температуре t1=100 °C. Какую массу m2 воды нужно заморозить в холодильнике, чтобы превратить в пар массу m1=1 кг воды в кипятильнике?
|
5.204: Помещение отапливается холодильной машиной, работающей по обратному циклу Карно. Во сколько раз количество теплоты Q, получаемое помещением от сгорания дров в печке, меньше количества теплоты Q', переданного помещению холодильной машиной, которая приводится в действие тепловой машиной, потребляющей ту же массу дров? Тепловой двигатель работает между температурами t1=100 °C и t2=0 °C. Помещение требуется поддерживать при температуре t'1=16 °C. Температура окружающего воздуха t'2=-10 °С.
|
5.206: Паровая машина мощностью P=14,7 кВт потребляет за время t=1 ч работы массу m=8,1 кг угля с удельной теплотой сгорания q=33 МДж/кг. Температура котла t1=200 °С, температура холодильника t2=58 °С. Найти фактический к.п.д η машины и сравнить его с кпд η' идеальной тепловой машины, работающей по циклу Карно между теми же температурами.
|
5.207: Паровая машина мощностью P=14,7 кВт имеет площадь поршня S=0,02 м2; ход поршня h=45 см. Изобарический процесс BC (рис.) происходит при движении поршня на одну треть его хода. Объемом V0, по сравнению с объемами V1 и V2, пренебречь. Давление пара в котле p1=1,6 МПа, давление пара в холодильнике р2=0,1 МПа. Сколько циклов за время t=1 мин делает машина, если показатель адиабаты γ=1,3?
|
|
