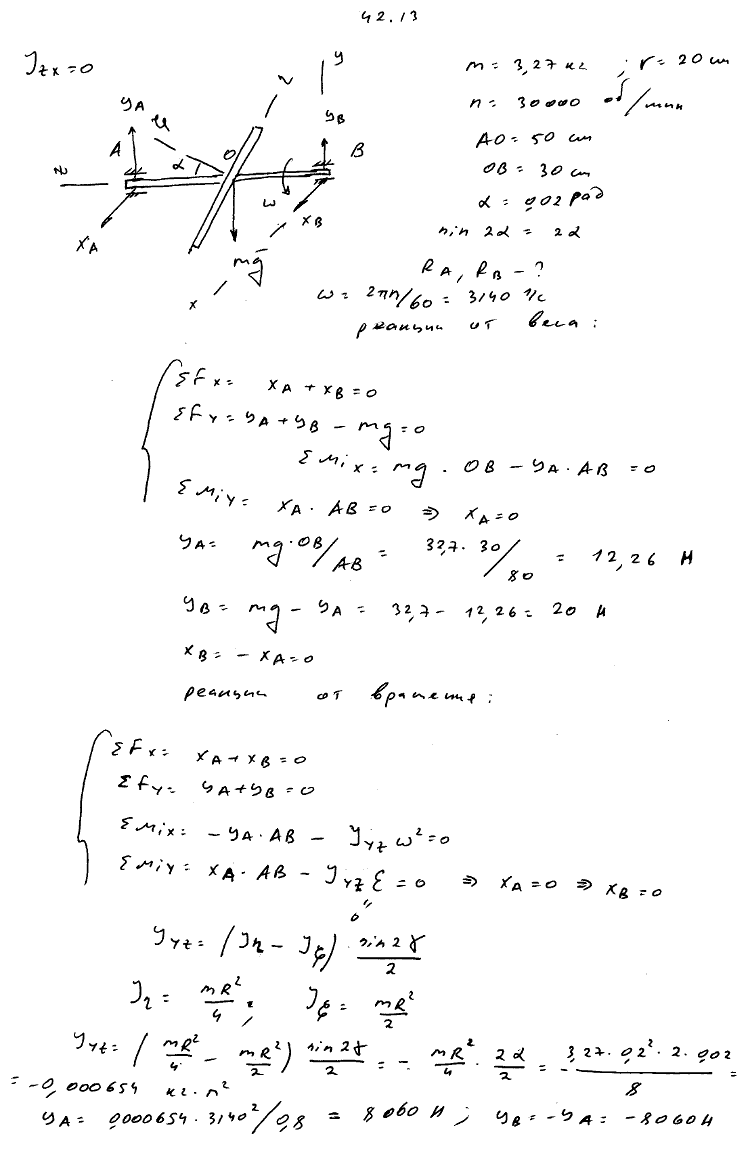

Вычислить силы давления в подшипниках A и B при вращении вокруг оси AB однородного тонкого круглого диска CD паровой турбины, предполагая, что ось AB проходит через центр O диска, но вследствие неправильного рассверливания втулки составляет с перпендикуляром к плоскости диска угол AOE=α=0,02 рад. Дано: масса диска 3,27 кг, радиус его 20 см, угловая скорость соответствует 30000 об/мин, расстояние AO=50 см, OB=30 см; ось AB считать абсолютно твердой и принять sin 2α=2α.

Для просмотра изображения в полном размере нажмите на него
Вычислить силы давления в подшипниках A и B при вращении вокруг оси AB однородного тонкого круглого диска CD паровой турбины, предполагая, что

Решение задачи 42.13
(Мещерский И.В.)
<< Предыдущее Следующее >>
42.11 Однородная прямоугольная пластинка OABD массы M со сторонами a и b, прикрепленная стороной OA к валу OE, вращается с постоянной угловой скоростью ω. Расстояние между опорами OE=2a. Вычислить боковые силы динамического давления вала на опоры O и E. 42.12 Прямой однородный круглый цилиндр массы M, длины 2l и радиуса r вращается с постоянной угловой скоростью ω вокруг вертикальной оси Oz, проходящей через центр масс O цилиндра; угол между осью цилиндра Oζ и осью Oz сохраняет при этом постоянную величину α. Расстояние H1H2 между подпятником и подшипником равно h. Определить боковые силы давления: N1 на подпятник и N2 на подшипник. 42.14 В результате неточной сборки круглого диска паровой турбины плоскость диска образует с осью AB угол α, а центр масс C диска не лежит на этой оси. Эксцентриситет OC=a. Найти боковые силы динамического давления на подшипники A и B, если масса диска равна M, радиус его R, а AO=OB=h; угловая скорость вращения диска постоянна и равна ω. 42.15 Однородный круглый диск массы M и радиуса R насажен на ось AB, проходящую через точку O диска и составляющую с его осью симметрии Cz1 угол α. OL-проекция оси z, совмещенной с осью AB, на плоскость диска, причем OE=a, OK=b. Вычислить боковые силы динамического давления на подшипники A и B, если диск вращается с постоянной угловой скоростью ω, а AO=OB=h.
