Однородная прямоугольная пластинка OABD массы M со сторонами a и b, прикрепленная стороной OA к валу OE, вращается с постоянной угловой скоростью ω. Расстояние между опорами OE=2a. Вычислить боковые силы динамического давления вала на опоры O и E.

Для просмотра изображения в полном размере нажмите на него

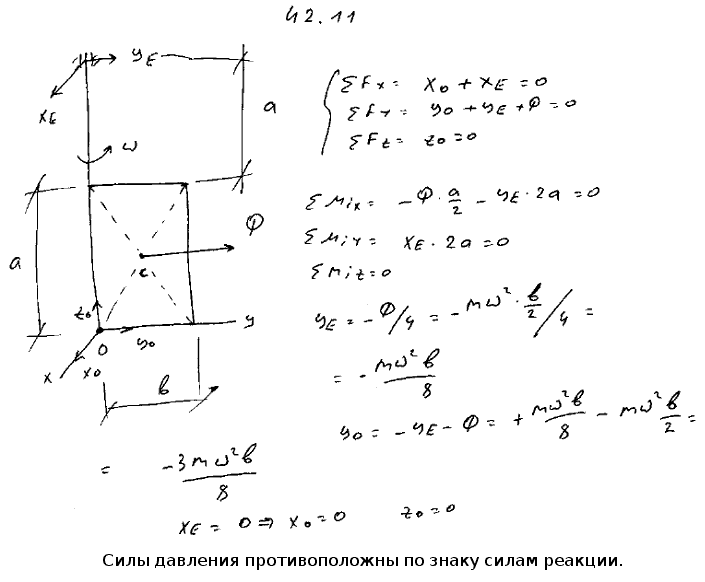

Решение задачи 42.11
(Мещерский И.В.)

<< Предыдущее

Следующее >>

42.9 Использовав условие задачи 34.1, определить силы динамического давления коленчатого вала на подшипники K и L. Вал вращается равномерно с угловой скоростью ω. При решении можно воспользоваться ответами к задачам 34.1 и 34.23.

42.10 Однородный стержень KL, прикрепленный в центре под углом α к вертикальной оси AB, вращается равноускоренно вокруг этой оси с угловым ускорением ε. Определить силы динамического давления оси AB на подпятник A и подшипник B, если: M-масса стержня, 2l-его длина, OA=OB=h/2; OK=OL=l. В начальный момент система находилась в покое.

42.12 Прямой однородный круглый цилиндр массы M, длины 2l и радиуса r вращается с постоянной угловой скоростью ω вокруг вертикальной оси Oz, проходящей через центр масс O цилиндра; угол между осью цилиндра Oζ и осью Oz сохраняет при этом постоянную величину α. Расстояние H1H2 между подпятником и подшипником равно h. Определить боковые силы давления: N1 на подпятник и N2 на подшипник.

42.13 Вычислить силы давления в подшипниках A и B при вращении вокруг оси AB однородного тонкого круглого диска CD паровой турбины, предполагая, что ось AB проходит через центр O диска, но вследствие неправильного рассверливания втулки составляет с перпендикуляром к плоскости диска угол AOE=α=0,02 рад. Дано: масса диска 3,27 кг, радиус его 20 см, угловая скорость соответствует 30000 об/мин, расстояние AO=50 см, OB=30 см; ось AB считать абсолютно твердой и принять sin 2α=2α.
