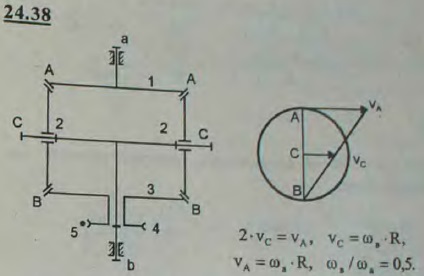

В станочном дифференциале коническое колесо 1 заклинено на ведущем валу a, на конце ведомого вала b сидит головка, несущая ось CC сателлитов 2-2. На том же валу свободно сидит коническое колесо 3, составляющее одно целое с червячным колесом 4. Определить передаточное число при неподвижном червяке 5, а следовательно, и колесах 4 и 3, если все конические колеса одного радиуса.

Для просмотра изображения в полном размере нажмите на него
В станочном дифференциале коническое колесо 1 заклинено на ведущем валу a, на конце ведомого вала b сидит головка, несущая ось CC сателлитов

Решение задачи 24.38
(Мещерский И.В.)
<< Предыдущее Следующее >>
24.36 В дифференциале зуборезного станка, описанном в предыдущей задаче, угловая скорость ведущего вала ωa=60 об/мин. Определить, какова должна быть угловая скорость ускорительного колеса, чтобы ведомый вал был неподвижен. 24.37 В дифференциале зуборезного станка ускорительное колесо 4 несет на себе ось сателлитов. Угловая скорость ведущего вала ωa. Определить угловую скорость ведомого вала в следующих трех случаях: 1) Ускорительное колесо 4 вращается в сторону ведущего вала с угловой скоростью ω4=ωa. 2) То же, но вращения ведущего вала и ускорительного колеса противоположны по направлению. 3) Ускорительное колесо и ось сателлитов неподвижны. 24.39 Двойной дифференциал состоит из кривошипа III, который может вращаться вокруг неподвижной оси ab. На кривошип свободно насажен сателлит IV, состоящий из двух наглухо скрепленных между собой конических зубчатых колес радиусов r1=5 см и r2=2 см. Колеса эти соединены с двумя коническими зубчатыми колесами I и II радиусов R1=10 см и R2=5 см, вращающимися вокруг оси ab, но с кривошипом не связанными. Угловые скорости колес I и II соответственно равны: ω1=4,5 рад/с и ω2=9 рад/с. Определить угловую скорость кривошипа ω3 и угловую скорость сателлита по отношению к кривошипу ω43, если оба колеса вращаются в одну и ту же сторону. 24.40 Решить предыдущую задачу, предполагая, что зубчатые колеса I и II вращаются в противоположные стороны.
