В дифференциальном механизме, рассмотренном в предыдущей задаче, конические зубчатые колеса I и II вращаются в разные стороны с угловыми скоростями ω1=7 рад/с, ω2=3 рад/с. Определить vA, ω4 и ω34, если R=5 см, r=2,5 см.

Для просмотра изображения в полном размере нажмите на него
В дифференциальном механизме, рассмотренном в предыдущей задаче, конические зубчатые колеса I и II вращаются в разные стороны с угловыми скоростями

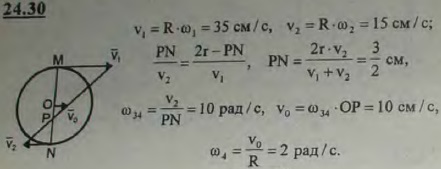

Решение задачи 24.30
(Мещерский И.В.)
<< Предыдущее Следующее >>
24.28 Ось мельничного бегуна OA вращается равномерно вокруг вертикальной оси Oz с угловой скоростью Ω. Длина оси OA=R, радиус бегуна AC=r. Считая, что в данный момент точка C бегуна имеет скорость, равную нулю, определить угловую скорость бегуна ω, направление мгновенной оси, подвижный и неподвижный аксоиды. 24.29 Дифференциальная передача состоит из конического зубчатого колеса III (сателлита), насаженного свободно на кривошип IV, который может вращаться вокруг неподвижной оси CD. Сателлит соединен с коническими зубчатыми колесами I и II, вращающимися вокруг той же оси CD с угловыми скоростями ω1=5 рад/с и ω2=3 рад/с, причем вращения происходят в одну сторону. Радиус сателлита r=2 см, а радиусы колес I и II одинаковы и равны R=7 см. Определить угловую скорость ω4 кривошипа IV, угловую скорость ω34 сателлита по отношению к кривошипу и скорость точки A. 24.31 При движении автомобиля по закругленному пути внешние колеса автомобиля, проходя больший путь, должны вращаться быстрее внутренних колес, проходящих меньший путь. Во избежание поломки задней ведущей оси автомобиля применяется зубчатая передача, называемая дифференциальной и имеющая следующее устройство. Задняя ось, несущая два колеса, делается из двух отдельных частей I и II, на концах которых наглухо насажены два одинаковых зубчатых колеса A и B. На этих частях вала в подшипниках вращается коробка C с коническим колесом D, наглухо с ней соединенным. Коробка получает вращение от главного (продольного) вала, приводимого в движение мотором, через посредство зубчатки E. Вращение коробки C передается зубчатым колесам A и B при помощи двух конических шестеренок F (сателлитов), свободно вращающихся вокруг осей, укрепленных в коробке перпендикулярно к задней оси I-II автомобиля. Найти угловые скорости задних колес автомобиля в зависимости от угловой скорости вращения коробки C и угловую скорость ωr сателлитов по отношению к коробке, если автомобиль движется со скоростью v=36 км/ч по закруглению среднего радиуса ρ=5 м; радиусы колес задней оси R=0,5 м; расстояние между ними l=2 м. Радиусы зубчатых колес A и B вдвое больше радиусов сателлитов: R0=2r. 24.32 При применении дифференциального зацепления для получения назначенного отношения чисел оборотов осей AB и MN к коническим колесам I и II дифференциального зацепления присоединяют наглухо цилиндрические зубчатые колеса I' и II'', которые сцепляются с шестеренками IV и V, насаженными наглухо на ось AB. Найти соотношение между угловыми скоростями ω0 и ω валов AB и MN, если радиусы колес I и II одинаковы, числа зубцов колес I', II'', IV и V соответственно равны m, n, x, y.
