Дифференциальная передача состоит из конического зубчатого колеса III (сателлита), насаженного свободно на кривошип IV, который может вращаться вокруг неподвижной оси CD. Сателлит соединен с коническими зубчатыми колесами I и II, вращающимися вокруг той же оси CD с угловыми скоростями ω1=5 рад/с и ω2=3 рад/с, причем вращения происходят в одну сторону. Радиус сателлита r=2 см, а радиусы колес I и II одинаковы и равны R=7 см. Определить угловую скорость ω4 кривошипа IV, угловую скорость ω34 сателлита по отношению к кривошипу и скорость точки A.

Для просмотра изображения в полном размере нажмите на него

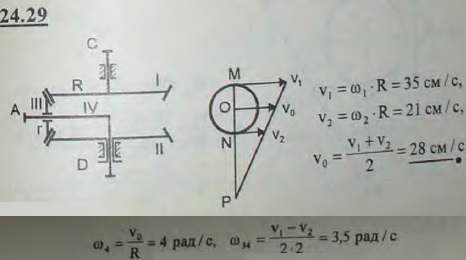

Дифференциальная передача состоит из конического зубчатого колеса III сателлита, насаженного свободно на кривошип IV, который может вращаться

Решение задачи 24.29
(Мещерский И.В.)
