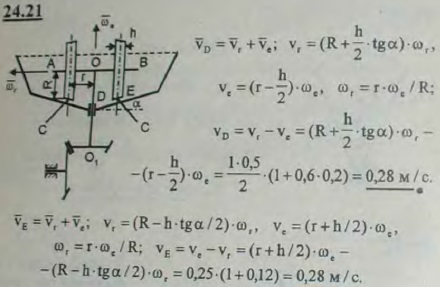

Для растирания руды применяются бегуны в виде чугунных колес со стальными ободьями, катящимися по дну конической чаши. Бегуны вращаются вокруг горизонтальной оси AOB, которая в свою очередь вращается вокруг вертикальной оси OO1, составляющей с осью AOB одно целое. Найти абсолютные скорости точек D и E обода бегуна, принимая, что мгновенная ось вращения бегуна проходит через середину C линии касания обода бегуна с дном чаши. Скорость вращения вокруг вертикальной оси ωe=1 рад/с, ширина бегуна h=0,5 м. Средний радиус бегуна R=1 м, средний радиус вращения r=0,6 м, tg α=0,2.
Для просмотра изображения в полном размере нажмите на него  |
Решение задачи 24.21
(Мещерский И.В.)
| << Предыдущее
|
Следующее >>
|
|
24.19 Карусель представляет собой круглую площадку AB, которая вращается вокруг оси OC, проходящей через ее центр D, делая 6 об/мин, а ось OC вращается в том же направлении вокруг вертикали OE и делает 10 об/мин. Угол между осями α=20°, диаметр площадки AB равен 10 м, расстояние OD равно 2 м. Определить скорость v точки B в тот момент, когда она занимает самое низкое положение.
|
24.20 Шаровая дробилка состоит из полого шара II (в котором находятся шары и вещество, подвергающееся дроблению), сидящего на оси CD, на которой заклинено коническое зубчатое колесо E радиуса r. Ось CD сидит в подшипниках в раме I, составляющей одно целое с осью AB и приводящейся во вращение при помощи рукоятки G. Колесо E сцепляется с неподвижным колесом F радиуса R. Определить абсолютную угловую скорость шаровой дробилки, если рукоятка вращается с угловой скоростью ω0; угол между осями AB и CD равен α. Определить также абсолютное угловое ускорение шаровой дробилки, если угловая скорость рукоятки ω0=const.
|
24.22 Дифференциальная передача состоит из двух дисков AB и DE, центры которых находятся на их общей оси вращения; эти диски сжимают колесо MN, ось которого HI перпендикулярна оси дисков. Определить для колеса MN скорость v центра H и угловую скорость ωr вращения вокруг оси HI, если скорости точек касания колеса с дисками равны: v1=3 м/с, v2=4 м/с, радиус колеса r=0,05 м.
|
24.23 Сохранив условия предыдущей задачи и зная длину HI=1/14 м, определить абсолютную угловую скорость и абсолютное угловое ускорение колеса MN.
|
|
