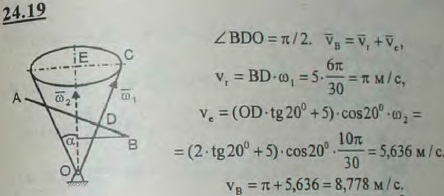

Карусель представляет собой круглую площадку AB, которая вращается вокруг оси OC, проходящей через ее центр D, делая 6 об/мин, а ось OC вращается в том же направлении вокруг вертикали OE и делает 10 об/мин. Угол между осями α=20°, диаметр площадки AB равен 10 м, расстояние OD равно 2 м. Определить скорость v точки B в тот момент, когда она занимает самое низкое положение.

Для просмотра изображения в полном размере нажмите на него
Карусель представляет собой круглую площадку AB, которая вращается вокруг оси OC, проходящей через ее центр D, делая 6 об/мин, а ось OC вращается

Решение задачи 24.19
(Мещерский И.В.)
