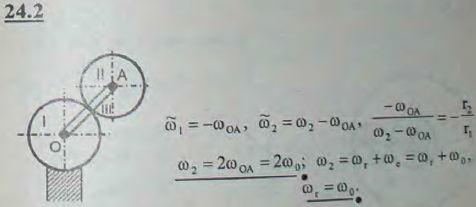

Найти относительную и абсолютную угловые скорости зубчатого колеса II радиуса r, катящегося по неподвижному зубчатому колесу I с тем же радиусом и приводящегося в движение кривошипом III, вращающимся вокруг оси неподвижного колеса O с угловой скоростью ω0; движение кривошипа OA принять за переносное.

Для просмотра изображения в полном размере нажмите на него
Найти относительную и абсолютную угловые скорости зубчатого колеса II радиуса r, катящегося по неподвижному зубчатому колесу I с тем же радиусом

Решение задачи 24.2
(Мещерский И.В.)
